概览

Realtek 的 Linux SDK 架构如下所示。

Linux 软件: 在应用处理器（AP）上运行。它包含多个组件层，提供不同级别的接口，以帮助用户运行自己的应用程序。
OPTEE OS: 在 Arm TrustZone 上运行以提供安全功能。
Firmware: 在 KM4 上运行，可提供任务卸载和低功耗操作。

SDK 路径

下面展示了 Realtek 的 Linux SDK 目录架构。

路径	组件	描述
sources/boot	Bootloader	引导加载程序包含了 arm-trusted-firmware、OPTEE OS 和 u-boot
sources/development	Development tools	用于调试的开发工具
sources/kernel	Linux kernel	Linux 内核 5.4
sources/firmware	KM4 firmware	运行在 KM4 的 firmware
sources/yocto	Yocto	Yocto 4.0 Kirkstone
sources/tests	Test cases	驱动的测试样例
Tools	Tools	Flash 下载与测试工具

BSP

该 SDK 提供了一系列 BSP 源代码包。

路径	组件	描述
sources/<linux>	Linux Kernel	Linux 内核源代码
sources/boot/arm-trusted-firmware	Trusted Firmware	Arm trusted firmware
sources/boot/uboot	U-Boot	应用处理器的第二引导加载程序
sources/boot/optee	Trusted OS	OPTEE OS 作为可信操作系统运行，以提供安全功能。

其中 <linux> 表示 sdk 中的内核 linux 目录，对于内核 5.4.x 而言是 kernel/linux-5.4 ，而对于内核 6.6.x 则是 kernel/linux-6.6 。

闪存布局

NAND 闪存布局

在 SDK 中提供了两种默认的 NAND 闪存布局。

下表展示了 128MB NAND 闪存的布局。SlotA KM4 引导加载程序的起始地址固定为 0x0800_0000 ，其他起始地址可由用户配置。

项	子项	地址	大小（字节）	描述
KM0/KM4/AP BOOT SlotA	KM4 Bootloader	0x0800_0000	24K	KM4 引导加载程序代码/数据
	System Data	0x0801_F000	4K	系统数据
	Key Certificate, KM0 & KM4 IMG2	0x0802_0000	1152K	该固件结合了密钥证书、KM0 固件和 KM4 固件2。密钥证书：其他固件的公钥哈希信息 KM0_IMG: 包含 KM0 固件代码/数据，映射到虚拟地址0x0C00_0000。 KM4_IMG2: 包含 KM4 非安全固件代码/数据，映射到虚拟地址0x0E00_0000。
	AP BL1 & FIP	0x0814_0000	1536K	AP BL1 和 FIP 固件，包含 BL1，BL2，BL32 (OPTEE) 与 BL33 (U-Boot)
KM0/KM4/AP BOOT SlotB[1]	KM4 Bootloader	0x082C_0000	256K	与 SlotA 一样。
	Key Certificate, KM0 & KM4 IMG2	0x0830_0000	1152K	与 SlotA 一样。
	AP BL1 & FIP	0x0842_0000	1536K	与 SlotA 一样。
	A: AP Misc	0x0862_0000	256K	SlotA: 用户恢复的 AP 杂项信息
	B: AP Misc Backup	0x0866_0000	256K	SlotB: 用户恢复的 AP 杂项信息的备份
	A: AP VBMeta	0x086A_0000	256K	SlotA: 用于安全启动的 AP VBMeta 信息
	B: AP VBMeta	0x086E_0000	256K	SlotB: AP VBMeta 当前用于恢复安全启动
	A: AP DTB	0x0872_0000	384K	SlotA: AP 设备树二进制文件
	B: AP DTB	0x0878_0000	384K	SlotB: 目前用于 AP 恢复的设备树 Blob
	A: AP Kernel	0x087E_0000	10M	SlotA: AP Linux 内核固件
	B: AP Kernel	0x091E_0000	10M	SlotB: 目前用于 AP 恢复的内核和 initramfs
	AP Rootfs	0x09BE_0000	60M	AP 根文件系统二进制文件
	AP Userdata	0x0D7E_0000	40.125M	AP UBIFS 用户数据二进制文件

备注

[1] SlotB 是给 OTA 在线升级使用的。

下表展示了 256MB NAND 闪存的布局。SlotA KM4 引导加载程序的起始地址固定为 0x0800_0000 ，其他起始地址可由用户配置。

项	子项	地址	大小（字节）	描述
KM0/KM4/AP BOOT SlotA	KM4 Bootloader	0x0800_0000	24K	KM4 引导加载程序代码/数据
	System Data	0x0801_F000	4K	系统数据
	Key Certificate, KM0 & KM4 IMG2	0x0802_0000	1152K	该固件结合了密钥证书、KM0 固件和 KM4 固件2。密钥证书：其他固件的公钥哈希信息 KM0_IMG: 包含 KM0 固件代码/数据，映射到虚拟地址0x0C00_0000。 KM4_IMG2: 包含 KM4 非安全固件代码/数据，映射到虚拟地址0x0E00_0000。
	AP BL1 & FIP	0x0814_0000	1536K	AP BL1 和 FIP 固件，包含 BL1，BL2，BL32 (OPTEE) 与 BL33 (U-Boot)
KM0/KM4/AP BOOT SlotB	KM4 Bootloader	0x082C_0000	256K	与 SlotA 一样。
	Key Certificate, KM0 & KM4 IMG2	0x0830_0000	1152K	与 SlotA 一样。
	AP BL1 & FIP	0x0842_0000	1536K	与 SlotA 一样。
	A: AP Misc	0x0862_0000	256K	SlotA: 用户恢复的 AP 杂项信息
	B: AP Misc Backup	0x0866_0000	256K	SlotB: 用户恢复的 AP 杂项信息的备份
	A: AP VBMeta	0x086A_0000	256K	SlotA: 用于安全启动的 AP Meta 信息
	B: AP VBMeta	0x086E_0000	256K	SlotB: AP Meta 当前用于恢复安全启动
	A: AP DTB	0x0872_0000	384K	SlotA: AP 设备树二进制文件
	B: AP DTB	0x0878_0000	384K	SlotB: 目前用于 AP 恢复的设备树 Blob
	A: AP Kernel	0x087E_0000	15M	SlotA: AP Linux 内核固件
	B: AP Kernel	0x096E_0000	15M	SlotB: 目前用于 AP 恢复的内核和 initramfs
	AP Rootfs	0x0A5E_0000	120M	AP 根文件系统二进制文件
	AP Userdata	0x11DE_0000	98.125M	AP UBIFS 用户数据二进制文件

自定义的 NAND 闪存布局

根据需要更改特定 Linux 设备树文件中的闪存布局。

128MB NAND 闪存： <linux>/arch/arm/boot/dts/rtl8730e-spi-nand-128m.dtsi
256MB NAND 闪存： <linux>/arch/arm/boot/dts/rtl8730e-spi-nand-256m.dtsi

根据需要更改分区节点的 reg 和/或 label 属性：

partitions {
    compatible = "fixed-partitions";
    #address-cells = <1>;
    #size-cells = <1>;
    partition@0 {
        label = "Miscellaneous Information";      # Partition name
        reg = <0x620000 0x40000>;            # <offset size>
    };
    # More partitions
};
chosen {
    bootargs = "console=ttyS0,1500000 earlycon psci=enable ubi.mtd=8 ubi.block=0,0 root=/dev/ubiblock0_0 rootfstype=squashfs,ubifs ubi.mtd=9";
    stdout-path = &loguart;
};

备注

分区偏移应与其地址相对应： offset | 0x0800_0000 = address
NAND 闪存的分区偏移和大小应与 NAND 块大小对齐，例如，对于大多数 SPI NAND 闪存型号通常为 128KB，并且每个分区应至少保留一个块大小用于坏块管理。
如果没有必要，请不要更改默认分区的顺序；否则，bootargs 中的 rootfs 和 userdata 路径也应相应更改。

根据需要更改 U-Boot 配置。

在 <sdk>/sources/boot/uboot/configs 下找到特定板卡的默认 U-Boot 配置文件，例如， rtl8730elh-va7 板卡对应的配置文件为 rtl8730elh-va7_defconfig 。可用的闪存布局配置如下所示。

项	U-Boot 配置
AP 内核起始地址	CONFIG_IMG_FLASH_ADDR
AP 内核大小	CONFIG_IMG_FLASH_SIZE
AP DTB 起始地址（仅适用于 NOR Flash）	CONFIG_FDT_FLASH_ADDR
AP DTB 大小	CONFIG_FDT_FLASH_SIZE
AP Misc 起始地址（仅适用于 NOR Flash）	CONFIG_BOOT_OPTION_MISC_FLASH_ADDR
AP Misc 大小（仅适用于 NOR Flash）	CONFIG_BOOT_OPTION_MISC_FLASH_SIZE
用于恢复的 AP DTB 起始地址（仅适用于 NOR Flash）	CONFIG_RECOVERY_FDT_FLASH_ADDR
用于恢复的 AP DTB 大小	CONFIG_RECOVERY_FDT_FLASH_SIZE
用于恢复的 AP 内核 + 根文件系统的起始地址（仅适用于 NOR Flash）	CONFIG_RECOVERY_IMG_FLASH_ADDR
用于恢复的 AP 内核 + 根文件系统大小	CONFIG_RECOVERY_IMG_FLASH_SIZE
由 mtdparts 定义的分区信息（仅适用于 NAND Flash）	CONFIG_MTDPARTS_DEFAULT

小心

请勿重命名在 CONFIG_MTDPARTS_DEFAULT 中定义的分区。

重新编译固件。

请通过设备配置文件编辑器相应地更改设备配置文件中的闪存布局。

DRAM 布局

以 16MB DRAM 为例，其布局如下面的图所示。

项	子项	物理地址	大小（字节）	描述
KM4 IMG2	KM4_IMG2_RAM_NS	0x6000_0000	1.5M	KM4 固件2 SRAM，包括CODE、DATA、BSS和HEAP。
AP IMG	BL1_RO	0x6018_0000	128K	AP BL1 代码与 RO 数据
	BL1_RW	0x601A_0000	64K	AP BL1 栈和 BSS
	SHARED_RAM	0x601B_0000	64K	用于多核的 AP 共享内存
	BL2	0x601C_0000	256K	AP BL2 代码，数据，栈，BSS
	BL32	0x6020_0000	1M	AP BL32 代码，数据，栈，BSS 对于 Linux SDK，BL32 是 OPTEE，它包含了 TEE_RAM、TA_RAM 和共享内存。
	BL33	0x6030_0000	448K	AP BL33 代码，数据，栈，BSS 对于 Linux SDK, BL33 是 U-Boot
	DTB	0x6037_0000	64K	AP 设备树二进制文件
	Kernel	0x6038_0000	-	AP Linux 内核固件

U-Boot

目录

U-Boot 代码路径： <sdk>/sources/boot/uboot

在接下来的章节中， <uboot> 将被用作上述路径的简写。

项	路径
Platform-specific 代码	<uboot>/board/realtek/amebasmart/
默认配置文件	<uboot>/configs/
设备树文件	<uboot>/arch/arm/dts/
外设驱动程序	<uboot>/drivers/rtkdrivers/
设备树-bindings	<uboot>/include/dt-bindings/realtek/
自定义命令	<uboot>/cmd/

设备树

U-Boot 的设备树文件与不同的开发板相对应，差异仅在于芯片和闪存布局等方面。

板级设备树文件的命名规则是：

<SoC>-uboot-<Flash>.dts

其中：

SoC:: SoC 的 RTL 编号，例如 rtl8730e。
Flash:: 闪存类型，例如 NAND 或 NOR。

例如，使用 NAND 闪存的所有 RTL8730E 开发板对应的文件命名为 rtl8730e-uboot-nand.dts 。

与 Linux 内核的设备树文件不同，U-Boot 的设备树文件经过精简，仅提供用于启动 Linux 内核的最低限度的平台特定支持。

项	U-Boot 的设备树	Linux 内核设备树
DTB 存在性	与 U-Boot 固件组合	独立固件
运行时间配置（可选）	标准输出路径	bootargs，标准输出路径
CPU （cpus）	否（仅限Core 0，已在默认配置文件中指定）	是（Core 0 + Core 1）
内存（memory）	固定到 64MB	64/128/256MB （不同的板子不同设置）
闪存分区（partitions）	否（在默认配置文件中指定）	是（不同的板子不同设置）
外设	最小支持（LOGUART/SPIC/Flash/USB/OTP）	全部支持

驱动

U-Boot 提供了用于最小外设的驱动程序，其唯一目的就是引导 Linux 内核。

驱动	源代码	描述
LOGUART	drivers/rtkdrivers/serial/	用于记录日志和 USB 启动操作的控制台
OTP	drivers/rtkdrivers/otp/	OTP 驱动程序用于在安全启动期间访问防回滚索引。
SPIC	drivers/rtkdrivers/spi/	SPIC 驱动程序用于访问 SPI NAND/NOR 闪存。
USB	drivers/rtkdrivers/phy/ drivers/usb/	用于 USB 启动的 USB PHY 和 HCD 驱动程序。
NAND Flash	drivers/mtd/nand/spi/	SPI NAND 闪存驱动
NOR Flash	drivers/mtd/spi-nor/	SPI NOR 闪存驱动

Linux 内核

目录

Linux 内核代码路径： <sdk>/sources/kernel/linux-<version>

在接下来的章节中， <linux> 将被用作上述路径的简写。

项	路径
Platform-specific 代码	<linux>/arch/arm/mach-amebasmart/
默认配置文件	<linux>/arch/arm/configs/
设备树文件	<linux>/arch/arm/boot/dts/
外设驱动	<linux>/drivers/rtkdrivers/
音频驱动	<linux>/sound/soc/realtek/ <linux>/sound/soc/codecs/
设备树-bindings	<linux>/include/dt-bindings/realtek/

备注

在下面的章节中， <dts> 会用来表示 Linux 设备树文件的路径。

设备树

Linux 内核的设备树文件分为三个层级进行组织：

板级

与不同的板对应，可能在芯片、DRAM、闪存布局、启动参数、引脚复用等方面有所不同。

板级设备树文件的命名规则是：
```
<SoC>-<Feature>.dts
```
其中：
- SoC: SoC 模组名，例如 rtl8730elh-va7, rtl8730elh-va8
- 特性:
  - full：最多功能用于开发和演示。
  - generic：最少功能用于客户设计参考
  - recovery：用于恢复的最低功能
  - tests-xxx：用于质量控制测试的功能
例如， rtl8730elh-va8-generic.dts 是用于 rtl8730elh-va8 板子的，提供最少功能用于客户设计。

板级设备树可以覆盖芯片级设备树配置。
芯片级

对应不同的芯片，在 CPU 和外设上有所不同。

例如， rtl8730e.dts 是用于 RTL8730E SoC 的。
IP 级

对应通用的片上模块，例如：
- rtl8730e-a32.dtsi ：Cortex-A32 的 CPU 配置。
- rtl8730e-spi-nand-128m.dtsi ：SPI 闪存控制器、128MB NAND 闪存默认布局和运行时配置。
- rtl8730e-spi-nand-256m.dtsi ：SPI 闪存控制器、256MB NAND 闪存默认布局和运行时配置。
- rtl8730e-audio.dtsi :音频配置。
- rtl8730e-captouch.dtsi ：电容触控配置。
- rtl8730e-drm.dtsi ：DRM 配置。
- rtl8730e-ocp.dtsi ：片上外设配置，包括 rtl8730e-audio.dtsi 、 rtl8730e-rcc.dtsi 和 rtl8730e-pinctrl.dtsi 。
- rtl8730e-pinctrl.dtsi ：Pinmux 配置。
- rtl8730e-rcc.dtsi ：时钟配置。

驱动

Linux 内核为片上外设的驱动程序提供全面支持。

驱动	源代码	描述
ADC	drivers/rtkdrivers/adc/	用于 ADC 的 IIO 驱动程序
音频	sound/soc/realtek/ sound/soc/codecs/ameba*.c	音频编解码器/平台/机器驱动程序
蓝牙	drivers/bluetooth/ drivers/rtkdrivers/misc/	蓝牙控制器电源驱动程序和 HCI 驱动程序
电容触控	drivers/rtkdrivers/touchscreen/	电容触控控制器驱动程序
时钟	drivers/rtkdrivers/clk/	RCC（复位和时钟控制）模块的驱动程序
CPUFREQ	drivers/rtkdrivers/cpufreq/	CPU 频率和电压调节驱动程序
Crypto	drivers/rtkdrivers/crypto/	硬件加密引擎驱动程序
DMAC	drivers/rtkdrivers/dma/	DMA 控制器驱动程序
DM-Verity	drivers/md/	用于安全启动的 DM 验证驱动程序
DRM	drivers/rtkdrivers/drm/	LCDC 和 MIPI-DSI 驱动程序
GIC	drivers/irqchip/	GIC 驱动程序
GPIO	drivers/rtkdrivers/gpio/	GPIO 驱动程序
I2C	drivers/rtkdrivers/i2c/	I2C 主机/从机驱动程序
IPC	drivers/rtkdrivers/ipc/	IPC 驱动程序
IR	drivers/rtkdrivers/ir/	IR 远程控制驱动程序
LEDC	drivers/rtkdrivers/ledc/	特定于 WS28XXX 的 LEDC 驱动程序
LOGUART	drivers/rtkdrivers/tty_serial/	用于控制台的 LOGUART 驱动程序
NAND 闪存	drivers/mtd/nand/spi/	SPI NAND 闪存驱动程序
NOR 闪存	drivers/mtd/spi-nor/	SPI NOR 闪存驱动程序
OTP	drivers/rtkdrivers/otp/	OTP 驱动程序
PINCTRL	drivers/rtkdrivers/pinctrl/	PIN 控制器驱动程序
RTC	drivers/rtkdrivers/rtc/	RTC 驱动程序
SDIOH	drivers/rtkdrivers/mmc/	SDIO 主机驱动程序
SPI	drivers/rtkdrivers/spi/	通用 SPI 控制器驱动程序
SPIC	drivers/rtkdrivers/spic/	SPI 闪存控制器驱动程序
系统定时器	drivers/clocksource/arm_arch_timer.c	系统定时器驱动程序
Thermal	drivers/rtkdrivers/thermal/	温控驱动程序
定时器	drivers/rtkdrivers/clocksource/ drivers/rtkdrivers/mfd_timer/ drivers/rtkdrivers/pwm/	用于定时器模块的时钟源/ MFD / PWM 驱动程序
UART	drivers/rtkdrivers/tty_serial/	通用 UART 驱动程序
USB	drivers/rtkdrivers/usb_phy/ drivers/usb/	USB PHY /控制器/类驱动程序
看门狗	drivers/rtkdrivers/watchdog/	看门狗驱动程序
Wi-Fi	drivers/rtkdrivers/net/	Wi-Fi 驱动程序

配置

要更改内核配置，请执行以下命令：

bitbake virtual/kernel -c menuconfig

以下是更改外围设备驱动程序配置的示例：

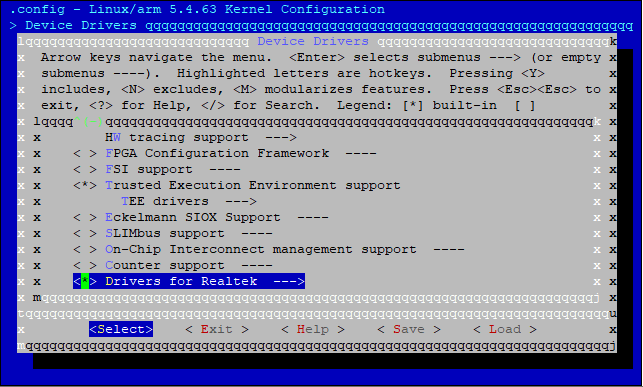

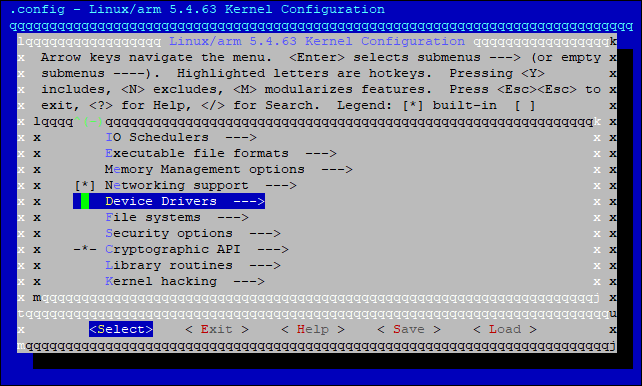

选择 Device Drivers > Drivers for Realtek 。

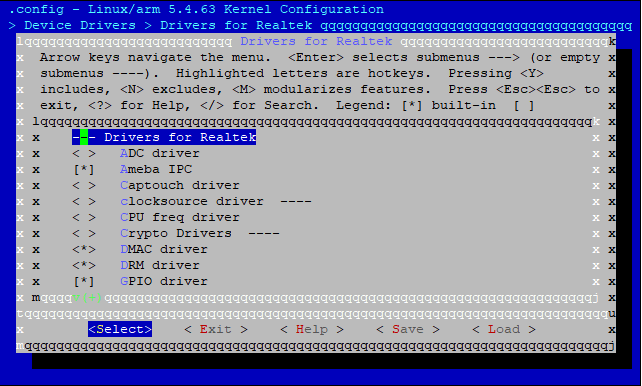

根据需要配置外围设备驱动程序。

后面的章节将详细说明 Realtek 外围设备驱动程序的配置。
