介绍

Linux MTD 子系统最初为一些 SPI NOR/NAND 闪存型号提供了驱动程序，而 Realtek 进行了一些更改以支持 SoC 的 MCM 闪存。由于 SPI 闪存控制器驱动程序的实现限制，SPI NOR/NAND 闪存驱动程序只能在用户模式下工作。

架构

SPI NOR/NAND 闪存驱动程序的软件架构分别在下图两个图中进行了说明。

实现

SPI NOR/NAND 闪存驱动程序最初由 Linux 内核实现，具体文件如下：

文件	描述
<linux>/drivers/mtd/spi-nor/Kconfig	SPI NOR 闪存驱动程序 Kconfig
<linux>/drivers/mtd/spi-nor/Makefile	SPI NOR 闪存驱动程序 Makefile
<linux>/drivers/mtd/spi-nor/spi-nor.c	SPI NOR 闪存驱动程序实现
<linux>/drivers/mtd/nand/spi/Kconfig	SPI NAND 闪存驱动程序 Kconfig
<linux>/drivers/mtd/nand/spi/Makefile	SPI NAND 闪存驱动程序 Makefile
<linux>/drivers/mtd/nand/spi/core.c	SPI NAND 闪存核心驱动程序
<linux>/drivers/mtd/nand/spi/*.c	SPI NAND 闪存制造商驱动程序

配置

设备树配置

NOR 闪存NAND 闪存

对于 NOR 闪存驱动程序，设备树系欸按在 <dts>/rtl8730e-spi-nor.dtsi 中定义。

flash0: flash@0 {
   #address-cells = <1>;
   #size-cells = <1>;
   compatible = "jedec,spi-nor";
   spi-max-frequency = <100000000>;
   reg = <0>;
   partitions {
      compatible = "fixed-partitions";
      #address-cells = <1>;
      #size-cells = <1>;
      /* Partitions */
   };
};

配置在下表中列出：

属性	描述	可配置？
compatible	将 ID 与闪存设备的闪存驱动程序匹配	否
#address-cells	用于闪存分区子节点的地址单元	否
#size-cells	用于闪存分区子节点的大小单元	否
reg	预留	否
mode	预留	否
partitions	闪存中不同区域的分区，用户可以修改分区的大小、标签等。	是

备注

选择芯片后，上述设备树文件将自动选中，如果没有必要，请勿更改设备树配置。

编译配置

对于 SPI NAND/NOR 闪存：

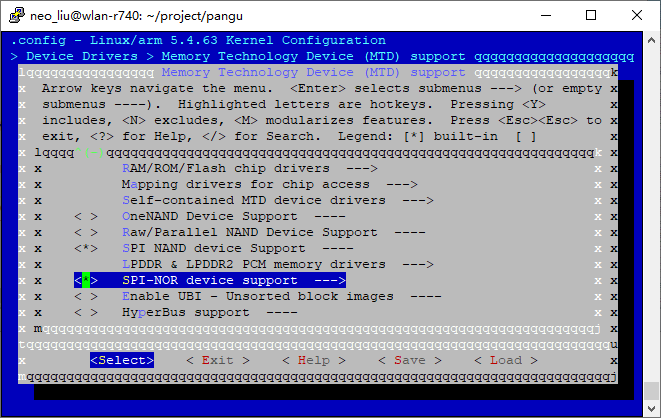

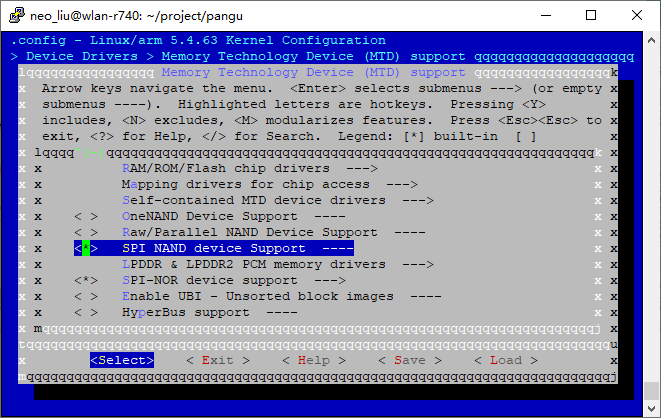

1. 选择 Device Drivers -> Memory Technology Divece (MTD) support

2. 选择 SPI-NOR device support 或者 SPI-NAND device support







程序接口（APIs）

用户空间 APIs

用户可以通过以下方式从用户空间访问闪存上的数据：

• GLIBC 提供的 C 语言 API，例如：open，close，read，write 函数。

  参考 The GNU C Library 以获得更多细节。

• Busybox 提供的 Shell 工具 ，例如: mount，unmount，mkdir，rm 命令：

  参考 BusyBox 以获得更多细节。

内核空间 APIs

The SPI NAND/NOR Flash drivers provide callbacks for MTD framework, the prototypes of these callbacks are defined in <linux>/include/linux/mtd/mtd.h. SPI NAND/NOR 闪存驱动为 MTD 框架提供了回调，这些回调的原型定义在 <linux>/include/linux/mtd/mtd.h 中。

• SPI NOR 闪存驱动提供了以下回调：

  API	介绍
  _erase	擦除特定的 SPI NOR 闪存区域
  _read	从 SPI NOR 闪存读取数据到缓冲区
  _write	从缓存区把数据写入到 SPI NOR 闪存
  _resume	电源管理的恢复处理器
  _lock	锁定特定的 SPI NOR 闪存区域
  _unlock	解锁特定的 SPI NOR 闪存区域
  _is_locked	检查特定的 SPI NOR 闪存区域是否被锁定

  有关 Linux SPI NOR 框架的详细信息，请参阅 SPI NOR 框架 SPI NOR framework v5.4 或者 SPI NOR framework v6.6 。

• SPI NAND 闪存驱动程序提供以下回调：

  API	介绍
  _read_oob	从 SPI NAND 闪存读取数据到缓冲区
  _write_oob	将数据从缓冲区写入 SPI NAND 闪存
  _block_isbad	检查 SPI NAND 闪存块是否被标记为坏块
  _block_markbad	将 SPI NAND 闪存块标记为坏块
  _block_isreserved	检查 SPI NAND 闪存块是否为预留的
  _erase	擦除指定的 SPI NAND Flash 区域
  _max_bad_blocks	获取特定 SPI NAND 闪存区域的最大坏块数量

  有关 MTD NAND 驱动程序编程接口的详细信息，请参考 MTD NAND Driver Programming Interface v5.4 或者 MTD NAND Driver Programming Interface v6.6 。
