Linux 安全启动流程

Linux 安全启动基于 ROM/KM0/KM4 安全启动。Linux 部分的安全启动流程如下所示。

../../rst_linux/3_nda_secure_boot/figures/verified_boot_sw_arch.svg

备注

通常情况下，内核命令行将是 Kernel command line: console=ttyS0,1500000 earlycon psci=enable ubi.mtd=8 ubi.block=0,0 ubi.mtd=9 dm-mod.create="system,,0,ro, 0 55928 verity 1 /dev/ubiblock0_0 /dev/ubiblock0_0 4096 4096 6991 6991 sha512 <salt> <hash> 2 ignore_corruption ignore_zero_blocks" root=/dev/dm-0 rootfstype=squashfs 。 内核初始化时会显示命令行，其内容由 <sdk>/sources/boot/uboot/cmd/realtek_avb.c 提供。 函数 realtek_organize_cmdline() 将提取关键信息并组织一个新的命令行用于安全启动。

  • ubi.mtd=8 表示 mtd 中 rootfs 块的索引，它用于将 mtd8 设为字符设备 ubi0。

  • ubi.block=0,0 表示将字符设备 ubi0 设为块设备 ubiblock0，因为 dm verity 只能对块设备进行操作。

  • dm-mod.create 参数是由 dm-verity 驱动程序定义的。这些参数包括要验证的块设备、哈希块的大小、哈希块的数量、rootfs 哈希树的起始地址、验证所需的盐值和摘要等。摘要是指在 uboot 中已经被 VBmeta 验证过的 rootfs 的根哈希值。

  • ubi.block0_0 被附加到 dm-0 上。 root=/dev/dm-0 将 dm-0 挂载为根文件系统，这也意味着将 mtd8 区域的信息设为 rootfs。当用户访问 rootfs 中的某些块时，dm-verity 会对任何块及其相关块进行动态哈希计算。

有关 dm-verity 的更多细节，请参考 dm verify 。

本节介绍构造参数、操作原理、哈希树、磁盘格式以及一些示例。内核命令行是 rootfs 哈希树验证的唯一起点，哈希树的根哈希摘要将被插入 VBmeta，其有效性已通过之前的流程确认。

上述框架的代码可以分为三个部分： Flash 区域、 U-Boot 区域和 kernel 区域。下面仅列出每个部分的核心代码目录。

区域

路径

介绍

Flash

<sdk>/sources/yocto/meta-realtek/tools/verified_boot

制作安全相关固件的脚本

U-Boot

<uboot>/cmd/mtd.c

读取 NAND 闪存的操作步骤

<uboot>/cmd/realtek-avb.c

vbmeta/公钥/内核/设备树的验证

Kernel

<linux>/drivers/md/*

此目录由名为 dm-verity 的 GPI Linux 内核提供，用于验证 rootfs 的哈希树

更多关于安卓验证启动的信息，请参考 android avb 。

配置

Yocto SDK 使用 mksecure.sh 来编译安全固件，该脚本位于 <sdk>/sources/yocto/meta-realtek/tools/verified_boot 。 该脚本的用法说明如下：

mksecure.sh
--key_dir=<secure key path>
--output_dir=<secure image output path>
--input_dir=<directory of the normal images>
--boot_image=<boot image path>
--dtb_image=<device tree blob image path>
--dtb_part_size=<tree blob image partition size>
--kernel_image=<kernel image path>
--kernel_part_size=<kernel partition size>
--recovery_dtb_image=<recovery device tree blob image path>
--recovery_dtb_part_size=<recovery device tree  blob partition size>
--recovery_kernel_image=<recovery kernel image path>
--recovery_kernel_part_size=<recovery kernel partition size>
--root_image=<rootfs image path>
--root_part_size=<rootfs partition size>
--km4_boot=<firmware boot image path>
--km4_app=<firmware app image path>
--imgtool_flashloader=<imgtool flashloader path>
--use_dtb_size =<enable the auto parse of image size>

其参数如下所列：

参数

必选/可选？

描述

key_dir

必选

表示安全密钥的位置，默认在 <sdk>/sources/yocto/meta-realtek/tools/verified_boot/security_keys/test

output_dir

必选

表示安全固件的输出路径。

input_dir

可选
表示普通固件的目录。该目录中的固件将用作安全固件的来源。
如果指定了 input_dir，则可以省略 boot_image、kernel_image、recovery_kernel_image、root_image、km4_boot、km4_app 和
imgtool_flashloader。mksecure.sh 将默认使用指定 input_dir 中的 boot.img、uImage、<va7, va8>.rootfs.squashfs、km4_boot_all.bin、
km0_km4_app.bin、imgtool_flashloader.bin 和 uImage-initramfs-rtl8730elh-recovery.bin。
如果某些固件是通过其他输入参数指定的，mksecure.sh 将优先使用指定的路径。
如果未指定 input_dir，则必须分别提供所有固件路径。

dtb_image

必选

表示非安全设备树 blob 固件的路径。

recovery_dtb_image

当开启 recovery 时必选

表示恢复设备树 blob 固件的路径，如果需要刷入非安全恢复固件，则此参数不是必需的。

boot_image

当存在 input_dir 时可选

表示非安全启动固件的路径。

kernel_image

当存在 input_dir 时可选

表示非安全内核固件的路径。

recovery_kernel_image

当存在 input_dir 时可选

表示非安全恢复内核固件的路径，如果需要刷入非安全恢复固件，则此参数不是必需的。

root_image

当存在 input_dir 时可选

表示非安全 rootfs squashfs 固件的路径，并且只需要 squashfs 固件。

km4_boot

当存在 input_dir 时可选

表示非安全 firmware 启动固件的路径。

km4_app

当存在 input_dir 时可选

表示非安全 firmware 应用固件的路径。

imgtool_flashloader

当存在 input_dir 时可选

表示文件 imgtool_flashloader.bin 的路径。

use_dtb_size

可选， 另名为 -s
设置为 1 以启用自动设备树解析。mksecure.mk 将根据选定的 dtb_image 解析大小信息。
如果启用了 -s，则可以省略 dtb_part_size、kernel_part_size、recovery_dtb_part_size、recovery_kernel_part_size 和 root_part_size
的大小信息。然而，请确保在 dts 中的布局描述中包含 Device Tree Blob 、Kernel Image 和 Rootfs Image 的关键名称
（字母的大小写并不重要）。

dtb_part_size

只在 -s 未设置时有效

表示在 <dts_dir>/rtl8730e-spi-nand-256m.dtsi (rtl8730e-spi-nand-128m.dtsi) 中描述的设备树blob分区的分区大小。

kernel_part_size

只在 -s 未设置时有效

表示在 rtl8730e-spi-nand-256m.dtsi (rtl8730e-spi-nand-128m.dtsi) 中描述的内核分区的分区大小。

recovery_dtb_part_size

只在 -s 未设置时有效
表示在 rtl8730e-spi-nand-256m.dtsi (rtl8730e-spi-nand-128m.dtsi) 中描述的恢复设备树blob分区的大小，如果需要刷入非安全恢复映像，
则此参数不是必需的。

recovery_kernel_part_size

只在 -s 未设置时有效
表示在 rtl8730e-spi-nand-256m.dtsi (rtl8730e-spi-nand-128m.dtsi) 中描述的恢复内核分区的大小，如果需要刷入非安全恢复映像，
则此参数不是必需的。

root_part_size

表示在 rtl8730e-spi-nand-256m.dtsi (rtl8730e-spi-nand-128m.dtsi) 中描述的根文件系统（rootfs）分区的大小。

其中 <dts_dir> 表示设备树文件的目录，对于内核 5.4.x，该目录是 <sdk>/kernel/linux-5.4/arch/arm/boot/dts，而对于内核 6.6.x，该目录是 <sdk>/kernel/linux-6.6/arch/arm/boot/dts/realtek/ameba 。

如何使用安全启动

下列步骤列出了如何使用安全启动。

  1. 启用 uboot 安全启动配置。

  2. 准备安全启动的密钥。

  3. 制作并生成原始固件。

  4. 编译安全固件。

  5. 系统启动后，启用 firmware 安全启动相关的 OTP 位。

启用 uboot 安全启动配置

要启用 Linux 安全启动，需要打开与 U-Boot 相关的安全启动配置。以下列出了位于 <sdk>/sources/boot/uboot/configs 中的 U-Boot 配置以及与安全启动相关的配置：

CONFIG_VERIFIED_BOOT=y
CONFIG_OTP_RTK_AMEBA=y

确保上面的配置已打开。

当前，我们已默认启用了这些配置。

准备安全启动的密钥

要使用 Linux 验证启动，必须准备安全密钥。正如上面提到的，执行 mksecure.sh 时，需要通过配置 --key_dir 参数来设置密钥路径。

默认的清单/密钥文件（manifest.json/key.json）和密钥位于 <sdk>/sources/yocto/meta-realtek/tools/verified_boot/security_keys/test 。

Linux SDK 提供了工具 make_key``（位于 ``<sdk>/sources/yocto/meta-realtek/tools/verified_boot），供用户在特定密钥路径下生成自己的安全密钥。使用以下命令生成安全密钥，生成后的密钥将位于以下路径：

make_key <key path>

安全密钥如下所列：

文件

描述

fw.key

用于签署固件引导加载程序和密钥证书。

root.key

用于签署固件NSPE/SPE和Linux启动固件。

vbmeta.priv.key/vbmeta.pub.key

用于签署Linux vbmeta固件。

编译安全固件

在制作安全固件之前，所有原始固件（firmware 固件除外）都需要先生成。请参考 配置，在需要时使用 mksecure.sh 制作安全固件。

elf2bin 用于在 mksecure.sh 中制作安全固件，elf2bin 的用法是：

elf2bin manifest <manifest_json> <key_json> <img_file> <out_file> [app|boot]

elf2bin manifest 用于为特定固件生成 manifest.bin 。

<manifest_json>:

manifest 文件用于描述固件的相关信息。默认的 manifest 文件位于 <sdk>/sources/yocto/meta-realtek/tools/verified_boot/security_keys/test 。

<key_json>:

密钥文件用于描述固件的密钥相关信息。默认的密钥文件也位于上述路径。

<img_file>:

生成 manifest.bin 所需的固件。

<out_file>:

为 <img_file> 输出安全清单文件。

[app|boot]:

指示固件的清单类型。boot 用于 firmware 启动，app 用于包含 Linux 引导加载程序的 firmware 应用固件。

elf2bin cert <manifest_json> <key_json> <out_file> <key_id1> [app|vbmeta] <key1_json>

elf2bin cert 用于为所有应用固件生成 cert.bin。cert.bin 包含应用固件的安全信息，用于验证每个应用固件。

<manifest_json>:

描述固件相关信息的清单文件。默认的清单文件位于 <sdk>/sources/yocto/meta-realtek/tools/verified_boot/security_keys/test 。

<key_json>:

描述固件密钥相关信息的密钥文件。默认的密钥文件也位于上述路径。

<out_file>:

输出安全证书文件。

<key_id1> [app|vbmeta] <key1_json>:

  • <key_id1> 表示 cert.bin 中的密钥 ID，其值从 0 开始。

  • [app|vbmeta] 表示在 <key1_json> 中描述的固件类型。
    vbmeta 用于验证 Linux vbmeta 固件，而 app 用于验证其他应用固件（firmware 应用固件、Linux 引导加载程序）。

启用安全启动

在刷写安全固件并启动系统后，通过编程 OTP 位来启用安全启动。

  1. 启动 km4_console 以编程 OTP。

    $km4_console

  2. 在 OTP 中编程安全启动根公钥哈希。

    根公钥哈希值来自 fw.key 的 public key hash 字段。

    {
   "algorithm":"ed25519",
   "private key":"6AA34203018334474B25A0600996CA0968AA6228B886FF234B4EB9628B703C0A",
   "public key":"E2A0D6500BBF1DD8DC212098C230EB731ECE3A81AA11D0E6E538FA36BBA4FF6E",
   "public key hash":"72B2E1CB0E8F715262AF38DFA0E522C95660D0EBFD920F4B1A229845E599C697"
}

    使用以下命令编程 OTP PK1：

    efuse wraw 320 20 72B2E1CB0E8F715262AF38DFA0E522C95660D0EBFD920F4B1A229845E599C697

  3. 在 OTP 中启用安全启动。

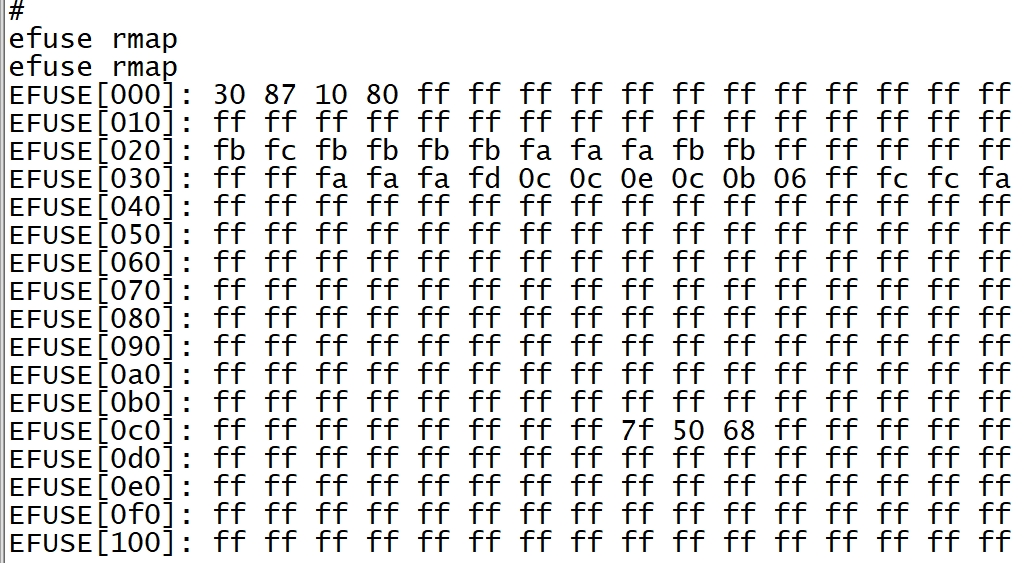

    1. 首先使用 efuse rmap 检查 0x2 和 0x3 中的值：

      $efuse rmap 0 16
      ../../rst_linux/3_nda_secure_boot/figures/check_bit.png

      0x2 0x3 的值对应 1080。

    2. 启用安全启动使能位（将 0x3[2] 设置为 1）

      $efuse wmap 2 2 1084

      使用 efuse rmap 检查安全启动位是否成功设置。

      ../../rst_linux/3_nda_secure_boot/figures/enable_bit.png

  4. 复位开发板。

    当安全启动成功时，您会看到以下日志：

    • IMG1 SBOOT EN: secure boot is enabled

    • IMG1(OTA1) VALID, ret: 0: bootloader authentication pass

    • IMG2 VERIFY PASS: IMAGE2 authentication pass

    • AP BL1&FIP VERIFY PASS: AP uboot authentication pass

    • Public Key Hash Verified Success

    • Rollback Index: Version PASS!: rollback authentication pass

    • VbMeta Signature Verified Success!: vbmeta authentication pass

    • Kernel Image verified success!: linux kernel authentication pass

    • DTB/FDT Image verified success!: Linux DTB authentication pass

    • linux verified boot: success!
