架构

SDIO 主机驱动程序遵循 Linux MMC 子系统。其架构如下面的图中所示。

MMC 框架分为三层：MMC 主机驱动程序、MMC 核心和 MMC 卡驱动程序。MMC 卡驱动程序将 MMC 子系统注册为块设备，上层可以通过带文件系统的块设备访问 MMC 子系统。

MMC 核心实现了总线和 MMC/SD/SDIO 协议的核心逻辑。MMC 主机驱动程序用于连接主控制器和 MMC 核心，SDIO 驱动程序在这一层实现。

实现

SDIO 主机驱动程序实现为以下文件：

驱动位置	介绍
<linux>/drivers/rtkdrivers/mmc/Kconfig	SDIO 主机驱动程序 Kconfig
<linux>/drivers/rtkdrivers/mmc/Makefile	SDIO 主机驱动程序 Makefile
<linux>/drivers/rtkdrivers/mmc/rtk-mmc.c	SDIO 主机驱动程序
<linux>/drivers/rtkdrivers/mmc/rtk-mmc.h	SDIO 主机驱动程序头文件

配置

设备树配置

设备树节点定义在 <dts>/rtl8730e-ocp.dtsi 中。

sdioh: sdioh@400D0000 {
   compatible = "realtek,ameba-sdiohost";
   reg = <0x400D0000 0x8000>;
   interrupts = <GIC_SPI 38 IRQ_TYPE_LEVEL_HIGH>;
   clocks = <&rcc RTK_CKE_SDH>;
   status = "okay";
};

下表是属性描述：

属性	描述	可配置？
compatible	用于匹配驱动程序和设备的 ID	否
reg	寄存器资源	否
interrupts	SPI 中断	否
clocks	SDIO 时钟节点	否
status	SDIOH 中断状态	否

pinctrl 的设备树节点在 <dts>/rtl8730e-pinctrl.dtsi 中定义。

sdioh_pins: sdioh@0 {
   pins {
      pinmux = <REALTEK_PINMUX('B', 27, SDIO)>, // SD_CMD
               <REALTEK_PINMUX('B', 28, SDIO)>, // SD_CLK
               <REALTEK_PINMUX('C', 0, SDIO)>, // SD_CD
               <REALTEK_PINMUX('B', 29, SDIO)>, // SD_D0
               <REALTEK_PINMUX('B', 25, SDIO)>, // SD_D1
               <REALTEK_PINMUX('B', 26, SDIO)>, // SD_D2
               <REALTEK_PINMUX('B', 30, SDIO)>; // SD_D3
               bias-pull-up;
               slew-rate = <0>;
               drive-strength = <0>;
   };
};

下表是引脚复用的说明：

属性	描述	可配置？
pinmux	SDIO主机的引脚定义	是
bias-pull-up	引脚上拉/下拉状态	是
slew-rate	引脚电压转换速率	否
drive-strength	引脚驱动强度	否

备注

根据实际情况配置引脚。如果使用 1-bit 模式，可以省略 SD_D1、SD_D2、SD_D3。如果不使用卡检测和卡保护功能，可以省略 SD_CD、SD_WP。

编译配置

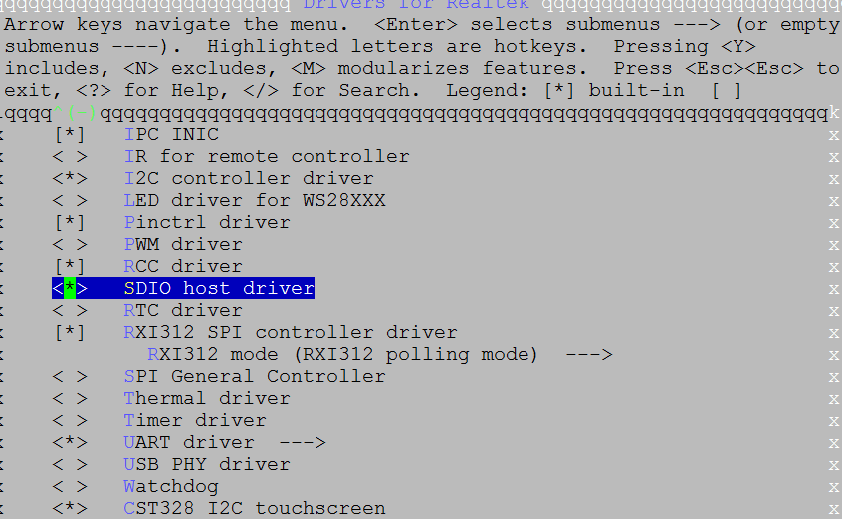

选择 Device Drivers > Drivers for Realtek > SDIO host driver：

APIs

用户空间 API

MMC 子系统提供用户空间接口：

• dev/mmcblk0

• dev/mmcblk0p1

用户应将接口挂载到一个目录，这样可以直接通过该目录访问 SDIO 设备。

备注

接口可以根据实际情况进行修改。

以 SD 卡为例。一旦 SD 卡插入电缆，MMC 子系统会立即响应，并创建两个设备节点—— /dev/mmcblk0 和 /dev/mmcblk0p1。如果系统没有自动挂载，用户应将其挂载到文件系统。

1. 将 SD 卡挂载到文件系统：

   mount /dev/mmcblk0pN /mnt/sdcard


2. 定位到 SD 卡目录：

   cd /mnt/sdcard


3. 在 SD 卡中创建一个目录：

   mkdir  test_dir


4. 在 SD 卡目录 test_dir 中创建一个文件：

   touch test.txt


5. 将内容写入文件 test.txt ：

   echo helloworld > test.txt


6. 读取文件 test.txt ：

   cat test.txt


请参考示例代码以获取更多详细信息。SDIO 主机示例位于 <test>/sdioh 。

内核空间 API

无。
