概述

架构

CTC 驱动程序遵循 Linux 的输入子系统。输入子系统为用户空间提供 CTC 接口。CTC 软件架构在下图中进行了说明。

CTC 软件架构包含以下部分：

• 输入驱动： CTC 驱动。

• 输入核心： 输入子系统核心驱动。它是输入驱动层和事件处理层之间的链接和桥梁，向下为硬件输入驱动层提供接口，向上为事件处理层提供接口。

• 事件处理器：与用户空间交互，用于将来自硬件驱动层的事件报告给用户程序。

• 应用：用户空间使用。一个展示如何使用 CTC 的简单示例。

更多细节请参考 Input Device Driver v5.4 或 Input Device Driver v6.6 。

实现

CTC 驱动的实现文件如下：

驱动位置	介绍
<linux>/drivers/rtkdrivers/captouch/Kconfig	CTC 驱动程序 Kconfig
<linux>/drivers/rtkdrivers/captouch/Makefile	CTC 驱动程序 Makefile
<linux>/drivers/rtkdrivers/captouch/realtek-captouch.c	CTC 函数
<linux>/drivers/rtkdrivers/captouch/realtek-captouch.h	CTC相关的函数声明、宏定义、结构体定义以及引用的其他头文件。

配置

设备树配置

CTC 设备树节点：

captouch: captouch@42010000 {
   compatible = "realtek,ameba-captouch";
   reg = <0x42010000 0x500>
      <0x420082F8 0x4>;//Control digital path input for ADC and CTC pad
   interrupts = <GIC_SPI 13 IRQ_TYPE_LEVEL_HIGH>;
   clocks = <&rcc RTK_CKE_CTC>, <&rcc RTK_CKE_ADC>;
   clock-names = "rtk_ctc_clk", "rtk_adc_clk";
   rtk,ctc-diffthr = <800>, <800>, <800>, <800>, <1000>, <1000>, <1000>, <1000>, <1000>;
   rtk,ctc-mbias = <0x18>, <0x17>, <16>, <0x1B>, <0x00>, <0x00>, <0x00>, <0x00>, <0x00>;
   rtk,ctc-nnoise = <400>, <400>, <400>, <400>, <1000>, <1000>, <1000>, <1000>, <1000>;
   rtk,ctc-pnoise = <400>, <400>, <400>, <400>, <1000>, <1000>, <1000>, <1000>, <1000>;
   rtk,ctc-ch-status = <1>, <1>, <1>, <1>, <1>, <1>,<1>, <1>, <1>;
   rtk,ctc-keycodes = <KEY_1>, <KEY_2>, <KEY_3>, <KEY_4>, <KEY_5>, <KEY_6>, <KEY_7>, <KEY_8>, <KEY_9>;
   nvmem-cells = <&efuse_ctc_mbias>;
   nvmem-cell-names = "ctc_mbias";
   status = "disabled";
};

CTC 设备树的配置如下表所示。

属性	描述	可配置？
compatible	CTC驱动的描述。默认值：”realtek,ameba-captouch”	否
reg	CTC设备的硬件地址和大小。默认值：<0x42010000 0x500>	否
interrupts	CTC设备的GIC编号。默认值：<GIC_SPI 13 IRQ_TYPE_LEVEL_HIGH>	否
clocks	CTC设备的时钟。默认值：<&rcc RTK_CKE_CTC>, <&rcc RTK_CKE_ADC>	否
rtk,ctc-diffthr	9个通道的电容触摸差异阈值。（参见下面的注意事项）	0~4095
rtk,ctc-mbias	9个通道的电容触摸偏置电流。 （参见下面的注意事项）	0~63
rtk,ctc-nnoise	9个通道的电容触摸负噪声阈值。 （参见下面的注意事项）	0~4095
rtk,ctc-pnoise	9个通道的电容触摸正噪声阈值。 （参见下面的注意事项）	0~4095
rtk,ctc-ch-status	用于9个通道的电容式触摸通道使能控制。 1: 开启 0: 关闭	0/1
rtk,ctc-keycodes	对应9个通道的电容触摸按键代码	否
nvmem-cells	CTC的nvmem存储单元	是
nvmem-cell-names	CTC的nvmem存储单元的名称	是
status	是否启用该设备。 disabled okay	是

备注

• 每个参数的 9 个值依次对应 touch0 到 touch8。

• 由于通道之间以及不同的电路板存在差异，建议对电容触控进行校准。

• 对于上表中的参数：ctc-diffthr 、 ctc-mbias 、 ctc-nnoise 、 ctc-pnoise ，厂家应对每个通道进行校准，并将其写入 EFUSE。如果 EFUSE 中的值为空，则会使用设备树文件中的值。

引脚

电容触控的引脚分配列在下表中。

端口名	引脚名	pinctrl 描述
PA0	TOUCH0	<&captouch_pins >
PA1	TOUCH1	<&captouch_pins >
PA2	TOUCH2	<&captouch_pins >
PA3	TOUCH3	<&captouch_pins >
PA4	TOUCH4	<&captouch_pins >
PA5	TOUCH5	<&captouch_pins >
PA6	TOUCH6	<&captouch_pins >
PA7	TOUCH7	<&captouch_pins >
PA8	TOUCH8	<&captouch_pins >

参考 pinctrl 的文档获取更多细节。

编译配置

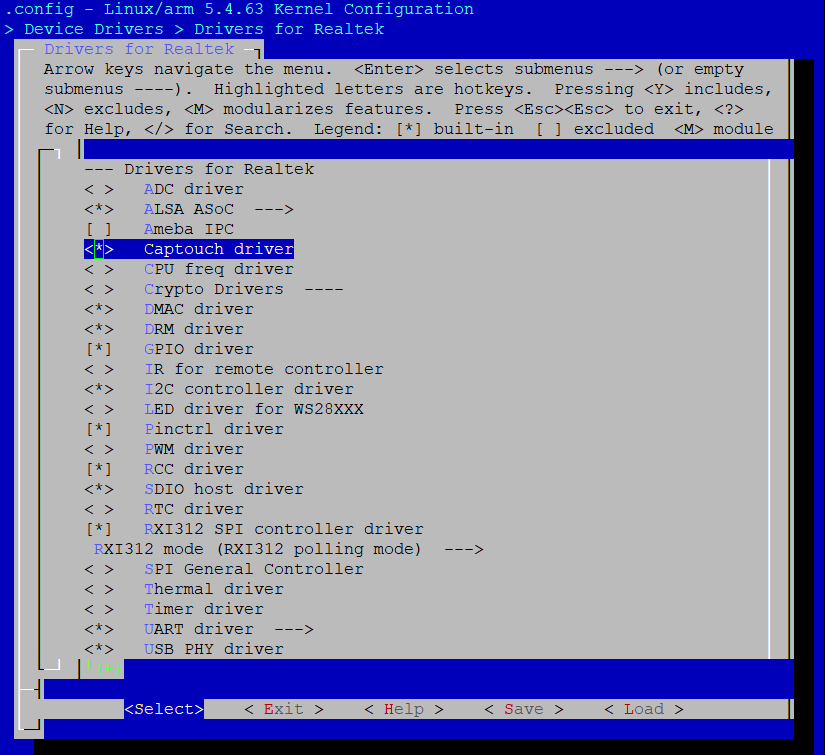

按顺序选择 Device Drivers > Drivers for Realtek > Captouch driver ：

API

用户空间 API

sysfs 接口用于与用户空间进行交互，设备节点位于 /dev/input/eventX。用户空间可以使用 open() 和 read() 来获取 CTC 事件。

项	描述
evdev_open	打开输入设备。
evdev_read	从输入设备获取数据。

用户空间的 CTC 示例位于： <test>/captouch。

内核空间 API

项	描述
devm_input_allocate_device	分配托管的输入设备。
input_allocate_device	为新输入设备分配内存。
input_free_device	释放被 input_dev 结构占用的内存。
input_register_device	向输入核心注册设备。
input_unregister_device	注销先前注册的设备。
input_event	报告新的输入事件。

参考 Input Subsystem kernel API v5.4 或 Input Subsystem kernel API v6.6 获得更多细节。
