介绍

架构

DMAC 驱动程序遵循 Linux 框架：DMA 引擎、DMA 虚拟通道。DMAC 软件架构如下面的图所示。

关于 Linux DMA 框架的详细信息，请参阅 DMA Engine documentation v5.4 或者 DMA Engine documentation v6.6 。

实现

DMAC 驱动程序实现为以下文件：

文件	描述
<linux>/drivers/rtkdrivers/dma/Kconfig	DMAC 驱动程序 Kconfig
<linux>/drivers/rtkdrivers/dma/Makefile	DMAC 驱动程序 Makefile
<linux>/drivers/rtkdrivers/dma/realtek_dmac.c	DMAC 函数
<linux>/drivers/rtkdrivers/dma/realtek_dmac.h	DMAC 相关函数声明、宏定义、结构定义以及引用的其他头文件。
<linux>/include/dt-bindings/realtek/dmac/realtek-ameba-dmac.h	GDMA 握手接口的定义。

配置

设备树配置

DMAC 设备树节点：

dma: dma@400E0000 {
  compatible = "realtek,ameba-rtk-dmac";
  reg = <0x400E0000 0x000400>;
  clocks = <&rcc RTK_CKE_GDMA>;
  dma-channels = <8>;
  dma-requests = <100>;
  interrupts = <GIC_SPI 25 IRQ_TYPE_LEVEL_HIGH>,
    <GIC_SPI 26 IRQ_TYPE_LEVEL_HIGH>,
    <GIC_SPI 27 IRQ_TYPE_LEVEL_HIGH>,
    <GIC_SPI 28 IRQ_TYPE_LEVEL_HIGH>,
    <GIC_SPI 29 IRQ_TYPE_LEVEL_HIGH>,
    <GIC_SPI 30 IRQ_TYPE_LEVEL_HIGH>,
    <GIC_SPI 31 IRQ_TYPE_LEVEL_HIGH>,
    <GIC_SPI 32 IRQ_TYPE_LEVEL_HIGH>;
};

DMAC 的设备树配置在下表中列出。

属性	描述	可配置？
compatible	DMAC 驱动的描述：realtek,ameba-rtk-dmac	否
reg	DMAC 设备的硬件地址和大小： <0x400E0000 0x000400>	否
clocks	DMAC 设备的时钟	否
interrupts	DMAC 设备的 GIC 号：25~32	否
dma-channels	物理通道号： 8	否
dma-requestes	虚拟信道号： 100	否

DMA 客户端设备树配置

child-node: {
  compatibale = "xxxxxxx";
  dmas = <&dma [number]>;
  dma-names = "[specific-name]";
}

DMAC 客户端的设备树配置列在下表中

属性	描述	可配置？
compatible	DMA 客户端兼容名称，例如音频、LEDC	否
dmas	选择一个物理通道进行 DMA 处理	0~7
dma-names	为此 DMA 通道分配一个名称	是

编译配置

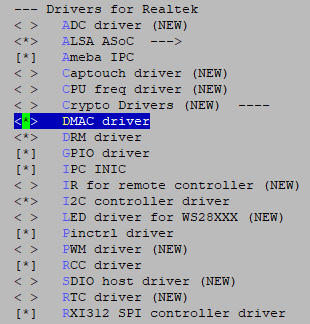

选择 Device Drivers > Drivers for Realtek > DMAC driver：

APIs

用户空间 API

无。

内核空间 API

DMA 地址映射 API

接口	介绍
dma_alloc_coherent	一致的映射。分配一个 DMA 地址和大小。
dma_free_coherent	一致的映射。释放已分配的 DMA 地址和大小。
dma_map_single	流映射。将虚拟缓冲区转换为 DMA 缓冲区。
dma_unmap_single	流取消映射。将 DMA 缓冲区转换为虚拟缓冲区。
dma_sync_single_for_cpu	流映射。将地址控制权交给 CPU。
dma_sync_single_for_device	流映射。将地址控制权交给设备以及 DMA。

参考 DMA Engine API Guide v5.4 或 DMA Engine API Guide v6.6 获得更多细节。

DMA 传输 APIs

DMA 客户端的使用包括以下步骤：

1. 分配一个 DMA 从通道

2. 设置从设备和控制器的特定参数

3. 获取事务的描述符

4. 提交事务

5. 发出挂起的请求并等待回调通知

<linux>/include/linux/dmaengine.h 为内核空间提供了 DMAC 主接口。

以下是一些常用的用于控制 DMA 设备的 API：

接口	介绍
dma_request_chan	分配一个 DMA 从通道
dmaengine_slave_config	设置从设备和控制器特定的参数
dmaengine_prep_slave_sg	获取事务的描述符。从/向外设进行散点聚集缓冲区的 DMA
dmaengine_prep_dma_cyclic	获取事务的描述符。从/向外设执行循环 DMA 操作，直到操作被明确停止
dmaengine_submit	提交事务
dma_async_issue_pending	发出挂起的 DMA 请求并等待回调通知

内核空间的 DMAC 示例位于 <test>/dmac。文件 readme.txt 提供了详细信息。
