介绍

架构

I2C 驱动遵循 Linux 框架：i2c-core-base.c、i2c-core-of.c、i2c-dev.c、i2c-boardinfo.c。I2C 软件架构如下所示。

参考 I2C 获得 I2C 框架的更多细节。

实现

I2C 驱动程序实现为以下文件：

文件	描述
<linux>/drivers/rtkdrivers/i2c/Kconfig	I2C 驱动程序 Kconfig
<linux>/drivers/rtkdrivers/i2c/Makefile	I2C 驱动程序 Makefile
<linux>/drivers/rtkdrivers/i2c/rtk-i2c-core.c	I2C 核心函数
<linux>/drivers/rtkdrivers/i2c/rtk-i2c-master.c	I2C 主机函数
<linux>/drivers/rtkdrivers/i2c/rtk-i2c-slave.c	I2C 从机函数
<linux>/drivers/rtkdrivers/i2c/i2c-realtek.h	I2C相关的函数声明、宏定义、结构定义以及其他引用的头文件

配置

设备树配置

I2C 设备树：

i2c0: i2c0@4200F000 {
   compatible = "realtek,ameba-i2c";
   reg = <0x4200F000 0x100>;
   interrupts = <GIC_SPI 22 IRQ_TYPE_LEVEL_HIGH>;
   clocks = <&rcc RTK_CKE_I2C0>;
   rtk,i2c-index = <0>;
   rtk,use-poll-type = <0>;
   rtk,i2c-clk = <100000>;
   rtk,wait-timeout = <0x1000>;
   rtk,i2c-reg-slave-num = <0>;
   status = "disabled";
};

属性描述

属性	描述	可配置？
compatible	I2C 驱动程序的描述：“realtek,ameba-i2c”	否
reg	I2C 设备的硬件地址和大小： <0x4200F000 0x100>	否
interrupts	I2C 设备的 GIC 编号： <GIC_SPI 22 IRQ_TYPE_LEVEL_HIGH>	否
clocks	I2C 设备的时钟： <&rcc RTK_CKE_I2C0>	否
rtk,use-poll-type	0: 中断模式 （默认） 1: 轮询模式	0/1
rtk,i2c-clk	指定 I2C 总线时钟（单位：赫兹）	1~400000
rtk,wait-timeout	设置为 0x1000 意味着 I2C 主设备将等待传输 4096 毫秒，然后超时	是
rtk,i2c-reg-slave-num	在 I2C 总线上注册从设备 0: I2C 主机 1/2: I2C 从机编号	0/1/2
status	是否启用设备 disabled okay	是

Pinmux

I2C 设备	端口号	引脚名字	pinctrl 描述
I2C0	PA0	SDA	<&i2c0_pins>
I2C0	PA1	SCL	<&i2c0_pins>
I2C0	PA5	SDA	应修改 i2c0_pins 中的引脚
I2C0	PA6	SCL	应修改 i2c0_pins 中的引脚
I2C0	PA9	SDA	应修改 i2c0_pins 中的引脚
I2C0	PA10	SCL	应修改 i2c0_pins 中的引脚
I2C0	PA30	SDA	应修改 i2c0_pins 中的引脚
I2C0	PA31	SCL	应修改 i2c0_pins 中的引脚
I2C0	PB5	SDA	应修改 i2c0_pins 中的引脚
I2C0	PB6	SCL	应修改 i2c0_pins 中的引脚
I2C0	PB29	SDA	应修改 i2c0_pins 中的引脚
I2C0	PB30	SCL	应修改 i2c0_pins 中的引脚
I2C1	PA3	SDA	应修改 i2c1_pins 中的引脚
I2C1	PA4	SCL	应修改 i2c1_pins 中的引脚
I2C1	PA13	SDA	应修改 i2c1_pins 中的引脚
I2C1	PA14	SCL	应修改 i2c1_pins 中的引脚
I2C1	PA20	SDA	应修改 i2c1_pins 中的引脚
I2C1	PA21	SCL	应修改 i2c1_pins 中的引脚
I2C1	PA24	SDA	应修改 i2c1_pins 中的引脚
I2C1	PA25	SCL	应修改 i2c1_pins 中的引脚
I2C1	PB12	SDA	<&i2c1_pins>
I2C1	PB13	SCL	<&i2c1_pins>
I2C1	PB25	SDA	应修改 i2c1_pins 中的引脚
I2C1	PB26	SCL	应修改 i2c1_pins 中的引脚
I2C2	PA7	SDA	应修改 i2c2_pins 中的引脚
I2C2	PA8	SCL	应修改 i2c2_pins 中的引脚
I2C2	PA11	SDA	应修改 i2c2_pins 中的引脚
I2C2	PA12	SCL	应修改 i2c2_pins 中的引脚
I2C2	PA15	SDA	应修改 i2c2_pins 中的引脚
I2C2	PA16	SCL	应修改 i2c2_pins 中的引脚
I2C2	PA28	SDA	应修改 i2c2_pins 中的引脚
I2C2	PA29	SCL	应修改 i2c2_pins 中的引脚
I2C2	PB4	SDA	应修改 i2c2_pins 中的引脚
I2C2	PB3	SCL	应修改 i2c2_pins 中的引脚
I2C2	PB10	SDA	<&i2c2_pins>
I2C2	PB11	SCL	<&i2c2_pins>

备注

可以根据具体情况在 <dts>/rtl8730e-pinctrl.dtsi 中修改引脚复用设置。

参考 pinctrl 文档获取更多细节。

I2C 组

I2C 组有三个 I2C 设备，分别命名为 I2C0、I2C1 和 I2C2。I2C 设备的用法是相同的。

aliases {
   i2c0 = "/ocp/i2c0@0x4200F000";
   i2c1 = "/ocp/i2c1@0x400EF000";
   i2c2 = "/ocp/i2c2@0x400F0000";
};

编译配置

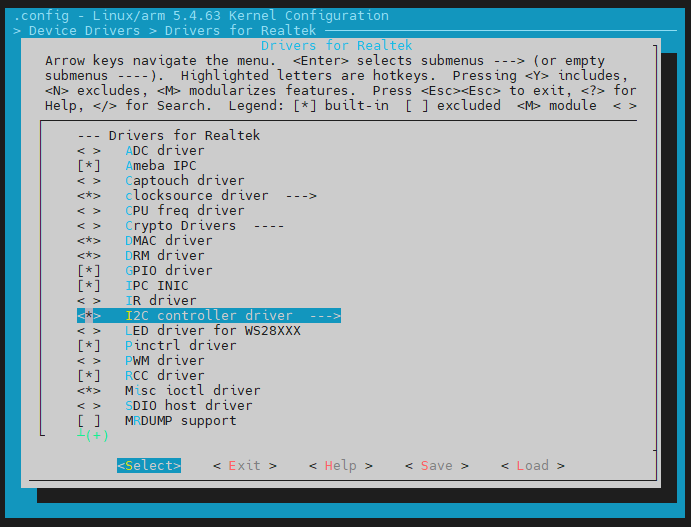

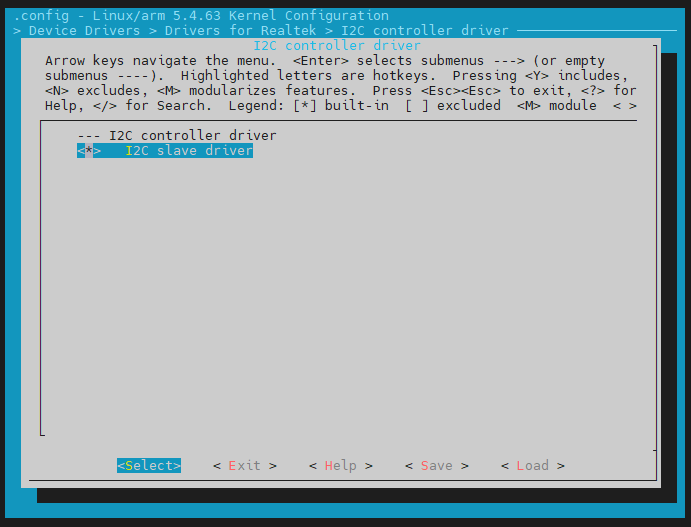

选择 Drivers for Realtek > I2C controller driver。如果需要使用 I2C 从模式，请进入 I2C 控制器驱动程序并启用 I2C 从设备驱动程序。

APIs

用户空间 API

主机模式

用户空间的 I2C 主接口由 <linux>/drivers/i2c/dev.c 提供。以下是一些用于控制 I2C 设备的常用 API。

接口	介绍
i2cdev_open	打开I2C设备
i2cdev_release	释放I2C设备
i2cdev_ioctl	配置 I2C 参数，控制 I2C 数据的读写
i2cdev_write	调用 I2C 驱动程序发送消息
i2cdev_read	调用 I2C 驱动程序读取消息

备注

请参考 I2C Device Interface v5.4 或 I2C Device Interface v6.6 的官方文档获取更多细节。

用户空间的 I2C 主控演示位于 <test>/i2c。

从机模式

无。

内核空间 API

主机模式

内核空间的 I2C 主控接口由 <linux>/drivers/i2c/i2c-core-base.c 提供。以下是一些用于控制 I2C 主控设备的常用 API。

接口	介绍
module_i2c_driver	注册一个 I2C 客户端模块
i2c_transfer	调用 I2C 驱动程序发送消息或读取消息。 msg->flags & I2C_M_RD = 1 // 读取 msg->flags & I2C_M_RD = 0 // 写入

备注

参考 Writing I2C Clients v5.4 或 Writing I2C Clients v6.6 获取更多细节。

从机模式

内核空间的 I2C 从属接口由 <linux>/drivers/i2c/i2c-core-slave.c 提供。以下是一些用于控制 I2C 从属设备的常用 API

接口	介绍
i2c_slave_register	注册I2C从机设备
i2c_slave_unregister	注销I2C从机设备

备注

参考 I2C slave interface v5.4 或 I2C slave interface v6.6 获取更多细节。

I2C 从机演示位于 <test>/i2c-slave。请注意修改 Property Description 中的 rtk, i2c-reg-slave-num 参数，以配置从属设备的 I2C 内核。
