概述

架构

Realtek 的红外 (IR) 驱动遵循 Linux 框架：RC 核心、IR 核心和 LIRC 系统。LIRC 为用户空间提供红外接口。以下是红外软件架构示意图。

有关 Linux 遥控系统的更多细节，请参考 Remote Controller v5.4 或 Remote Controller v6.6 。

IR 被包含在 Linux 遥控部分。

实现

IR 驱动程序实现为以下文件：

驱动位置	介绍
<linux>/drivers/rtkdrivers/ir/Kconfig	IR 驱动程序 Kconfig
<linux>/drivers/rtkdrivers/ir/Makefile	IR 驱动程序 Makefile
<linux>/drivers/rtkdrivers/ir/ir-realtek.c	IR 函数
<linux>/drivers/rtkdrivers/ir/ir-realtek.h	IR 相关函数声明、宏定义、结构定义以及引用的其他头文件

配置

设备树配置

IR 设备树的摘录如下：

ir: ir@0x400EE000 {
   compatible = "realtek,ameba-ir";
   reg = <0x400EE000 0x30>;
   interrupts = <GIC_SPI 49 IRQ_TYPE_LEVEL_HIGH>;
   clocks = <&rcc RTK_CKE_IRDA>;
   rtk,ir-receiver = <0>;
   rtk,ir-tx-encode = <1>;
   rtk,ir-rx-auto = <1>;
   rtk,ir-cnt-thred-type = <1>;
   rtk,ir-cnt-threshold = <30000>;
   rtk,ir-rx-trigger-mode = <0>;
   rtk,ir-idle-level = <0>;
   rtk,ir_rx_inverse = <0>;
   status = "disabled";
};

IR 的设备树配置列在下表中。

属性	描述	可配置？
compatible	IR驱动的描述: realtek,ameba-ir	否
reg	IR 设备的硬件地址和大小： <0x400EE000 0x30>	否
interrupts	IR 设备的 GIC 号： <GIC_SPI 49 IRQ_TYPE_LEVEL_HIGH>	否
clocks	IR 设备的时钟： <&rcc RTK_CKE_IRDA>	否
rtk,ir-receiver	设置 1 以将 IR 配置为接收器 设置 0 以将 IR 配置为发射器	0/1
rtk,ir-tx-encode	设置 1 以发送扫描码 设置为0时，编码和解码应由用户空间完成，IR驱动程序仅传输用户空间提供的原始数据	0/1
rtk,ir-rx-auto	设置为1时，设备开启后会自动接收所有IR信号 设置为0时，仅在某些时间段内接收IR信号	0/1
rtk,ir-cnt-threshold	用于判断结束的时间。这里设置为30000表示如果硬件在30毫秒内未收到数据，则表示传输结束	否
rtk,ir-cnt-thred-type	设置为0表示如果低电平持续时间超过计数阈值，则信号终止 设置为1表示如果高电平持续时间超过计数阈值，则信号终止	0/1
rtk,ir-rx-trigger-mode	边缘接收过程开始于： 0: 下降沿 1: 上升沿 2: 两者皆有	0/1/2
rtk,ir-idle-level	0: 低电平表示空闲 1: 高电平表示空闲	0/1
rtk,ir_rx_inverse	0: 不需要软件反相 1: 需要软件反相	0/1
status	是否启用设备 disabled okay	是

IR 引脚分配列在下表中。

引脚名字	引脚功能	pinctrl 描述
PB10	IR_RX	<&ir_pins>
PB11	IR_TX
PA25	IR_TX	需手动添加
PB22	IR_RX
PB25	IR_TX	需手动添加
PB26	IR_RX
PA3	IR_TX	需手动添加
PA4	IR_RX
PA17	IR_TX	需手动添加

可以根据具体情况选择引脚复用。更多详情请参考 pinctrl 文档说明。

编译配置

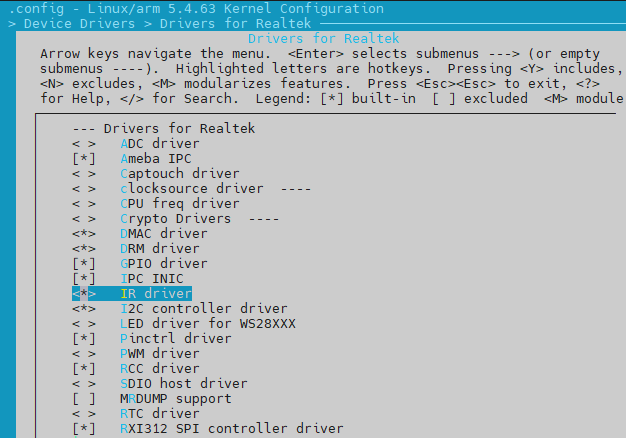

为遥控功能选择 Device Drivers > Drivers for Realtek > IR ：

API

用户空间 API

用户空间的 IR 接口由 LIRC header v5.4 或 LIRC header v6.6 提供。

以下是一些常用的用于控制 IR 设备的 API。 参考 LIRC FUNC v5.4 或 LIRC FUNC v6.6 获取更多细节。

接口	介绍
ir_lirc_open	打开IR设备
ir_lirc_close	关闭IR设备
ir_lirc_ioctl	配置IR参数
ir_lirc_transmit_ir	调用IR驱动程序发送消息
ir_lirc_read	读取接收到的扫描码

IR 发送示例

1. 打开 IR 设备

   fd = open("/dev/lirc0", O_RDWR);


2. 将 IR 模式更改为扫描码传输

   #include <linux/lirc.h>
   int to_set = LIRC_MODE_SCANCODE;
   ret = ioctl(fd, LIRC_SET_SEND_MODE, &to_set);


3. 配置用于发送的 IR 扫描码

   • timestamp 并不重要。

   • keycode 和 flags 需设为 0。

   • rc_proto 需设为 RC_PROTO_NEC。

   • 要发送的 scancode 应按照 NEC 规则组织，否则传输将返回错误。

   #include <linux/lirc.h>
   struct lirc_scancode {
      __u64  timestamp;
      __u16  flags;
      __u16  rc_proto;
      __u32  keycode;
      __u64  scancode;
   };
   struct lirc_scancode scan;
   scan.rc_proto = RC_PROTO_NEC;
   scan.scancode = 0xEA158A75;
   scan.keycode = 0;
   scan.timestamp = 0;
   scan.flags = 0;


4. 发送 IR 扫描码：返回 0 表示成功；否则表示失败。

   ret = write(fd, &scan, sizeof(scan));


IR 接收示例

1. 打开 IR 设备

   fd = open("/dev/lirc0", O_RDWR);


   当 IR 驱动器被配置为接收模式时，打开 IR 意味着开始 IR 接收。

   此过程可以忽略，因为 IR 设备将在下一个过程中自动打开。

2. 打开事件处理程序

   getevent -l &


   符号 & 用于使事件通知与 IR 接收过程并行进行。

3. 等待 IR 信号。对面的发射器也应是 IR 发光半导体。

   当接收到信号时，波形将通过 NEC 协议解码，然后转换为扫描码。扫描码将提交给事件处理程序，并作为事件通知用户空间。

   参考 <test>/ir 获取更多细节。

内核空间 API

无。
