架构

RTC 驱动程序遵循 Linux RTC 子系统。RTC 子系统的架构示意图如下图所示。

RTC 用于跟踪实际时间。在系统处于低功耗模式时，它仍然可以工作。

RTC 设备是一个标准的字符设备。用户空间的应用程序可以通过 open、release、read、write 和 IOCTL 等功能访问 RTC 设备。另外，RTC 核心提供了 API，以便内核程序可以访问它。

RTC 核心提供了三个用户空间接口： /dev/rtc0、 /proc/rtc、 /sys/class/rtc/rtc0。

实现

RTC 的驱动程序实现如下所列：

驱动程序位置	介绍
<linux>/drivers/rtkdrivers/rtc/Kconfig	RTC 驱动程序 Kconfig
<linux>/drivers/rtkdrivers/rtc/Makefile	RTC 驱动程序 Makefile
<linux>/drivers/rtkdrivers/rtc/rtk-rtc.c	RTC 驱动程序源代码

配置

设备树配置

设备树节点在 <dts>/rtl8730e-ocp.dtsi 文件中定义。

rtc: rtc@4200E000 {
   compatible = "realtek,ameba-rtc";
   reg = <0x4200E000 0x1000>;
   interrupts = <GIC_SPI 12 IRQ_TYPE_LEVEL_HIGH>;
   clocks = <&rcc RTK_CKE_RTC>;
};

下表列出各个属性的描述。

属性	描述	可配置？
compatible	匹配驱动与设备的ID	否
reg	寄存器资源	否
interrupts	SPI 中断	否
clocks	RTC 时钟节点	否

编译配置

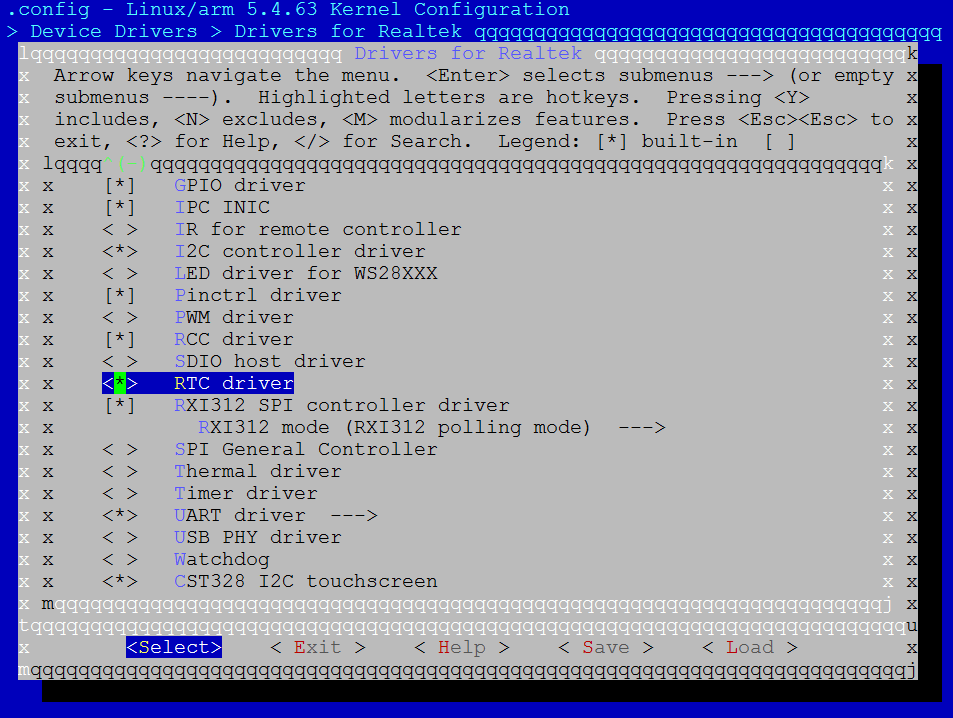

选择 Device Drivers > Drivers for Realtek > RTC driver：

APIs

用户空间 API

RTC 子系统提供了三个用户空间接口：

• /dev/rtc0：RTC 设备。

• /sys/class/rtc/rtc0：Sysfs 属性支持对某些 RTC 属性的只读访问。

• /proc/driver/rtc：Procfs 接口用于系统时钟 RTC 自我展示。

用户可以通过 sysfs 节点访问属性来控制 RTC 设备。以下是一些示例。

• 获取 RTC 日期的命令（年月日）：

  cat /sys/class/rtc/rtc0/date


• 获取 RTC 时间的命令（时分秒）：

  cat /sys/class/rtc/rtc0/time


参考 <sdk>/sources/kernel/<linux>/drivers/rtc/sysfs.c 获取更多有关 sysfs 的信息。

参考 RTC Drivers for Linux 获取更多信息。

RTC 设备充当字符设备。用户可以使用 open、 read、 ioctl 等操作来访问 RTC 设备。有关测试演示，请参阅 <test>/rtc。

内核空间 API

接口	介绍
rtc_class_open	打开RTC设备
rtc_class_close	关闭RTC类
rtc_read_time	获取RTC时间
rtc_set_time	设置RTC时间
rtc_set_ntp_time	将NTP同步的时间保存到RTC中
rtc_read_alarm	获取RTC告警时间
rtc_set_alarm	设置RTC告警时间
rtc_irq_set_state	启用/禁用2^N Hz周期性中断请求
rtc_irq_set_freq	设置IRQ的2^N Hz周期性中断请求频率
rtc_update_irq_enable	启用/禁用更新中断请求
rtc_alarm_irq_enable	启用/禁用告警中断请求

示例：

• 读取挂钟时间：

  err = rtc_read_time(rtc, &tm);


• 设置挂钟时间：

  err = rtc_set_time(rtc, &tm);


• 设置告警时间：

  err = rtc_set_alarm(rtc, &alrm);
