介绍

架构

SPI 驱动遵循 Linux 框架：spi-dev.c、spi-mem.c、spi.c。SPI 软件架构如下图所示。

有关 linux SPI 的更多细节请参考 spi v5.4 或 spi v6.6 。

实现

SPI 驱动的实现如下表所列：

驱动程序位置	介绍
<linux>/drivers/rtkdrivers/spi/Kconfig	通用 SPI 驱动程序 Kconifg
<linux>/drivers/rtkdrivers/spi/Makefile	通用 SPI 驱动程序 Makefile
<linux>/drivers/rtkdrivers/spi/spi-realtek-general.c	通用 SPI 函数
<linux>/drivers/rtkdrivers/spi/spi-realtek-general.h	SPI相关的函数声明、宏定义、结构定义和引用的其他头文件。

配置

设备树配置

SPI 设备树属性

spi0: spi0@0x400E8000 {
   compatible = "realtek,ameba-spi";
   rtk,spi-index = <0>;
   reg = <0x400E8000 0x100>,
   <0x41000000 0x30>; // reg base for spi role setting.
   interrupts = <GIC_SPI 40 IRQ_TYPE_LEVEL_HIGH>;
   clocks = <&rcc RTK_CKE_SPI0>;
   clock-names = "rtk_spi_clk";
   spi-max-frequency = <100000000>;
   spi-deactivate-delay = <0>;
   rtk,spi-for-kernel = <0>;
   rtk,spi-slave-mode = <0>;
   rtk,spi-dma-en = <0>;
   dmas = <&dma 16>,<&dma 17>;
   dma-names = "spi0-tx","spi0-rx";
   rtk,spi-master-poll-mode = <0>;
   rtk,spi-default-cs = <0>;
   rtk,max-cs-num = <2>;
   //only master mode set SPI_CS to GPIO, so spi0_pins only set SPI0_CLK, SPI0_MOSI and SPI0_MISO.
   rtk,spi-cs-gpios = <&gpiob 17 0>;
   status = "disabled";
};

SPI 设备树配置如下表所列。

属性	描述	可配置？
compatible	SPI驱动程序的描述符： "realtek,ameba-spi"	否
reg	SPI设备的硬件地址和大小： <0x400E8000 0x100> 用于SPI角色设置的硬件地址： <0x41000000 0x30>	否
interrupts	SPI设备的GIC号： <GIC_SPI 40 IRQ_TYPE_LEVEL_HIGH>	否
clocks	SPI设备的时钟： <&rcc RTK_CKE_SPI0>	否
spi-max-frequency	SPI设备的最大频率 <100000000>	否
spi-deactivate-delay	SPI停用的延时时间。默认值：0	是
rtk,spi-for-kernel	如果SPI控制器已注册到内核设备，请在子节点探测中注册板信息	0/1
rtk,spi-slave-mode	0: SPI主机 1: SPI从机	0/1
rtk,spi-dma-en	0: CPU 传输 1: DMA 传输 为1，dmas = <&dma 3> 表示分配给SPI的物理通道，dma-names = "dma_spi" 表示DMA通道名称 为0，dmas和dma-names是无用的参数	0/1
rtk,spi-master-poll-mode	0: 中断模式 1: 轮询模式	0/1
rtk,spi-default-cs	如果芯片没有特别选择，它将是默认芯片。默认值：0	是
rtk,max-cs-num	芯片的最大数量。默认值：2	是
rtk,spi-clk-divider	用此值分频时钟。值越大，SPI传输速度越慢	是
rtk,spi-cs-gpios	用于SPI的GPIO	是
status	是否启用设备 disabled okay	是

SPI Pinmux

SPI 的引脚分配如下所示。

SPI 设备	端口名称	引脚名称	pinctrl 描述
SPI0	PA13	MOSI	需手动添加
SPI0	PA14	MISO	需手动添加
SPI0	PA15	SCLK	需手动添加
SPI0	PA26	CS	需手动添加
SPI0	PB4	MOSI	需手动添加
SPI0	PB3	MISO	需手动添加
SPI0	PB6	SCLK	需手动添加
SPI0	PB5	CS	需手动添加
SPI0	PB19	MOSI	<&spi0_pins>
SPI0	PB20	MISO	<&spi0_pins>
SPI0	PB18	SCLK	<&spi0_pins>
SPI0	PB17	CS	<&spi0_pins>
SPI0	PB29	MOSI	需手动添加
SPI0	PB30	MISO	需手动添加
SPI0	PB31	SCLK	需手动添加
SPI0	PC0	CS	需手动添加
SPI1	PA5	MOSI	<&spi1_pins>
SPI1	PA4	MISO	<&spi1_pins>
SPI1	PA3	SCLK	<&spi1_pins>
SPI1	PA2	CS	<&spi1_pins>
SPI1	PA9	MOSI	需手动添加
SPI1	PA10	MISO	需手动添加
SPI1	PA11	SCLK	需手动添加
SPI1	PA12	CS	需手动添加
SPI1	PA28	MOSI	需手动添加
SPI1	PA29	MISO	需手动添加
SPI1	PA26	SCLK	需手动添加
SPI1	PA27	CS	需手动添加
SPI1	PB10	MOSI	需手动添加
SPI1	PB11	MISO	需手动添加
SPI1	PB12	SCLK	需手动添加
SPI1	PB13	CS	需手动添加
SPI1	PB28	MOSI	需手动添加
SPI1	PB27	MISO	需手动添加
SPI1	PB25	SCLK	需手动添加
SPI1	PB26	CS	需手动添加

可以根据具体情况修改 Pinmux。有关详细信息，请参阅 pinctrl 说明文档。

SPI 组

SPI 组有两个名为 spi0 和 spi1 的 SPI 设备。这两个 SPI 设备的用法是相同的。

aliases {
   spi0 = "/ocp/spi0@0x400E8000";
   spi1 = "/ocp/spi1@0x400E9000";
};

编译配置

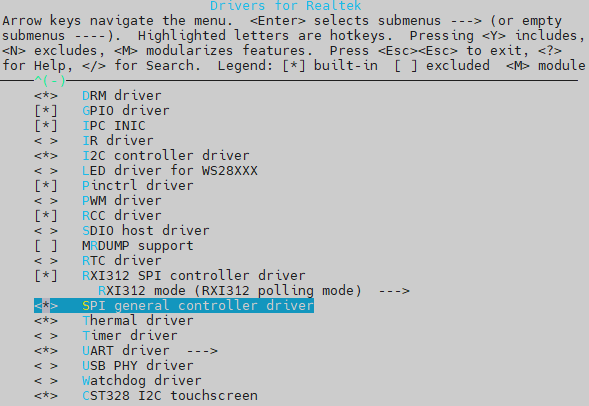

选择 Device Drivers > Drivers for Realtek > SPI General Controller：

APIs

用户空间 API

主机模式

提供给用户空间的 SPI 接口位于 <linux>/drivers/spi/spi-dev.c 。

以下是一些常用的 API，用于控制 SPI 设备：

接口	介绍
spidev_open	打开SPI设备
spidev_release	释放SPI设备
spidev_ioctl	配置SPI参数，控制读写SPI数据
spidev_write	调用SPI驱动程序发送消息
spidev_read	调用SPI驱动程序读取消息

更多细节请参考 spidev v5.4 或 spidev v6.6 。

用户空间的 SPI 演示位于 <test>/spi。

从机模式

用户空间中 SPI 从设备的接口与主设备模式相同。要使用 SPI 从设备模式，只需在设备树中更改主/从模式，具体说明请参见 DTS Configuration。

SPI 从设备模式和 SPI 主设备模式的使用方法是相同的。要使用 SPI 从设备模式，请在设备树中设 rtk, spi-slave-mode = 1，具体说明请参见 DTS Configuration。否则，将 rtk, spi-slave-mode = 0 设置为主设备模式。

内核空间 API

主机模式

内核空间的 SPI 接口在 <linux>/include/linux/spi/spi.h 中描述。

接口	介绍
spi_sync_transfer	同步SPI数据传输
spi_write	SPI同步写入
spi_read	SPI同步读取
spi_write_then_read	这会复制txbuf和rxbuf数据；仅用于小型传输！

更多细节请参考 spidev v5.4 或 spidev v6.6 。

从机模式

内核空间中 SPI 从设备的接口与主设备模式相同。要使用 SPI 从设备模式，只需在设备树中更改主/从模式，具体说明请参见 DTS Configuration。

SPI 从设备模式和 SPI 主设备模式的用法是相同的。要使用 SPI 从设备模式，可以在设备树中设 rtk, spi-slave-mode = 1，具体说明请参见 DTS Configuration。否则，将 rtk, spi-slave-mode = 0 设置为主设备模式。
