介绍

SPI 闪存控制器驱动程序旨在供用户访问 SPI NOR/NAND 闪存，目前仅支持用户模式。

架构

SPI 闪存控制器驱动程序的 SPI NOR 闪存和 NAND 闪存的软件架构分别在下面的两个图中显示。

SPI Flash controller for NOR Flash software architecture

SPI Flash controller for NAND Flash software architecture

实现

SPI 闪存控制器驱动程序实现为以下文件：

文件	描述
<linux>/drivers/rtkdrivers/spic/Kconfig	SPIC 驱动程序 Kconfig
<linux>/drivers/rtkdrivers/spic/Makefile	SPIC 驱动程序 Makefile
<linux>/drivers/rtkdrivers/spic/spi-rxi312-nand.c	SPIC 驱动程序有关 NAND 闪存的具体实现
<linux>/drivers/rtkdrivers/spic/spi-rxi312-nor.c	SPIC 驱动程序有关 NOR 闪存的具体实现
<linux>/drivers/rtkdrivers/spic/spi-rxi312-nor.h	SPIC 驱动程序有关 NOR 闪存定义的头文件

配置

设备树配置

对于用于 NOR 闪存的 SPI 闪存控制器驱动程序，设备树节点在文件 <dts>/rtl8730e-spi-nor.dtsi ：

spic: spi@44000000 {
   compatible = "realtek,rxi312-nor";
   #address-cells = <1>;
   #size-cells = <0>;
   bus_num = <2>;
   reg = <0x44000000 0x200>;
   interrupts = <GIC_SPI 19 IRQ_TYPE_LEVEL_HIGH>;
   spi-max-frequency = <100000000>;
   flash0: flash@0 {
      /* NOR Flash configurations */
   };
};

对于用于 NAND 闪存的 SPI 闪存控制器驱动程序，设备树节点定义在文件 <dts>/rtl8730e-spi-nand-128m.dtsi 或 <dts>/rtl8730e-spi-nand-256m.dtsi 中。

spic: spi@44000000 {
   compatible = "realtek,rxi312-nand";
   #address-cells = <1>;
   #size-cells = <0>;
   bus_num = <2>;
   reg = <0x44000000 0x200>;
   interrupts = <GIC_SPI 19 IRQ_TYPE_LEVEL_HIGH>;
   spi-max-frequency = <100000000>;
   flash0: flash@0 {
      /* NAND Flash configurations */
   };
};

配置如下表所列。

属性	描述	可配置？
compatible	用于将SPIC驱动程序与SPI闪存控制器设备匹配的ID	否
#address-cells	Flash节点的地址单元数量	否
#size-cells	Flash节点的大小单元数量	否
bus_num	SPI 总线编号	否
reg	注册资源	否
interrupts	SPI中断：用于NOR闪存的SPI闪存控制器驱动程序的中断模式，保留给NAND闪存的SPI 闪存控制器驱动程序	否
spi-max-frequency	SPI最大频率（赫兹，预留）	否

备注

选择芯片后，上述设备树文件将自动选择。若非必要，请勿更改设备树配置。

编译配置

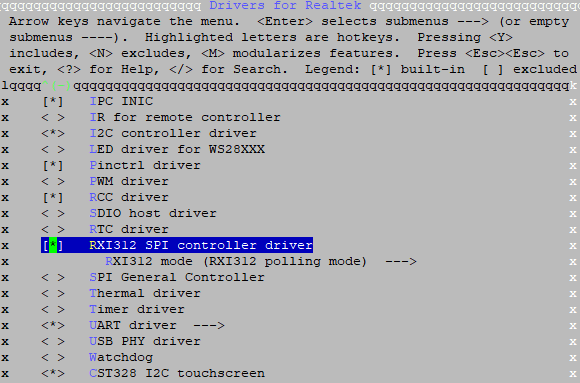

选择 Device Drivers > Drivers for Realtek > RXI312 SPI controller driver ：

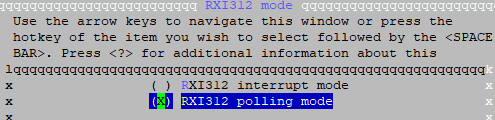

对于 NOR 闪存，选择 Device Drivers > Drivers for Realtek > RXI312 SPI controller driver > RXI mode as required ：

备注

RXI312 模式仅适用于 NOR 闪存的 SPI Flash 控制器驱动程序，对于 NAND 闪存的 SPI Flash 控制器驱动程序将被忽略。

APIs

用户空间 API

无。

内核空间 API

用于 NOR 闪存的 SPI Flash 控制器驱动程序为 SPI NOR Flash 驱动程序提供了 spi_nor 钩子，这些钩子的原型定义在文件 <linux>/include/linux/mtd/spi-nor.h 中。

API	描述
read_reg	从SPI NOR闪存寄存器读取数据
write_reg	将数据写入SPI NOR闪存寄存器
read	从SPI NOR闪存读取数据
write	将数据写入SPI NOR闪存
erase	擦除SPI NOR闪存的一个扇区

用于 NAND 闪存的 SPI 闪存控制器驱动程序在 MTD 框架中为 SPI NAND 闪存核心提供了 spi-mem 接口，该接口在文件 <linux>/include/linux/spi/spi-mem.h 中定义。

API	描述
spi_mem_exec_op	执行内存操作
