概述

架构

温度测量（Thermal）驱动程序遵循 Linux 的 thermal 子系统。thermal 子系统为用户空间提供 thermal 接口。thermal 软件架构如下面的图所示。

thermal 软件架构包含以下部分：

• Thermal 驱动程序分为三部分：

  • Thermal Governor：温度控制。

  • Thermal Zone Device：获取文档。

  • Thermal Cooling Devices：降温。

• Thermal 核心： Thermal 子系统核心驱动程序。

• 应用：用户空间。一个简单的示例，展示如何使用 thermal 系统。

备注

目前尚未实现 Thermal 管理器和 Thermal 降温设备。

有关 thermal 的更多细节请参考 Thermal v5.4 或 Thermal v6.6 。

实现

thermal 驱动程序的实现如下所列。

驱动程序位置	介绍
<linux>/drivers/rtkdrivers/thermal/Kconfig	Thermal 驱动程序 Kconfig
<linux>/drivers/rtkdrivers/thermal/Makefile	Thermal 驱动程序 Makefile
<linux>/drivers/rtkdrivers/thermal/realtek-thermal.c	Thermal 函数
<linux>/drivers/rtkdrivers/thermal/realtek-thermal.h	与thermal相关的函数声明、宏定义、结构定义以及引用的其他头文件

配置

设备树配置

CPU Thermal

CPU thermal 设备树节点：

thermal-zones {
   cpu_thermal: cpu-thermal {
      polling-delay-passive = <0>;
      polling-delay = <0>;
      thermal-sensors = <&thermal>;
      trips {
         cpu_alert1: cpu-alert1 {
            temperature = <105000>;
            hysteresis = <0>;
            type = "passive";
         };
         cpu-crit {
            temperature = <125000>;
            hysteresis = <0>;
            type = "critical";
         };
      };
      cooling-maps {
      };
   };
};

Thermal 区设备树包含热传感器、触发点和冷却设备的描述。of-thermal 模块将自动注册这些描述。

Thermal 区的设备树配置如下所示。

属性	描述	可配置？
polling-delay-passive	在被动冷却激活时的轮询间隔	是
polling-delay	区域轮询间隔	是
thermal-sensors	指向thermal传感器设备节点	否
temperature	触发温度值（单位：毫摄氏度）	是
hysteresis	相对迟滞（单位：毫摄氏度）	是
type	临界点类型。有四种类型： 被动（passive） 临界（critical） 主动（active） 过热（hot）	是
cooling-maps	定义临界点与冷却装置之间的关系	是

备注

温度为设定触发阈值的 1000 倍

小心

冷却策略暂时未实现

Thermal

Thermal 设备树节点

thermal: thermal@42013000 {
   compatible = "realtek,ameba-thermal";
   reg = <0x42013000 0x100>;
   interrupts = <GIC_SPI 21 IRQ_TYPE_LEVEL_HIGH>; /* use timer7, MP chip: 21 */
   clocks = <&rcc RTK_CKE_ATIM>, <&rcc RTK_CKE_THM>;
   clock-names = "rtk_aon_tim_clk", "rtk_thermal_clk";
   #thermal-sensor-cells = <0>;
};

thermal 的设备树配置如下所列。

属性	描述	默认值	可配置？
compatible	有关thermal驱动的描述符	realtek,ameba-thermal	否
reg	thermal设备的硬件地址和大小	<0x42013000 0x100>	否
interrupts	thermal设备的GIC编号	<GIC_SPI 21 IRQ_TYPE_LEVEL_HIGH>	否
clocks	thermal设备的时钟	<&rcc RTK_CKE_ATIM>, <&rcc RTK_CKE_THM>	否
#thermal-sensor-cells	指明需要多少单元来具体描述一个thermal传感器	0	否

编译配置

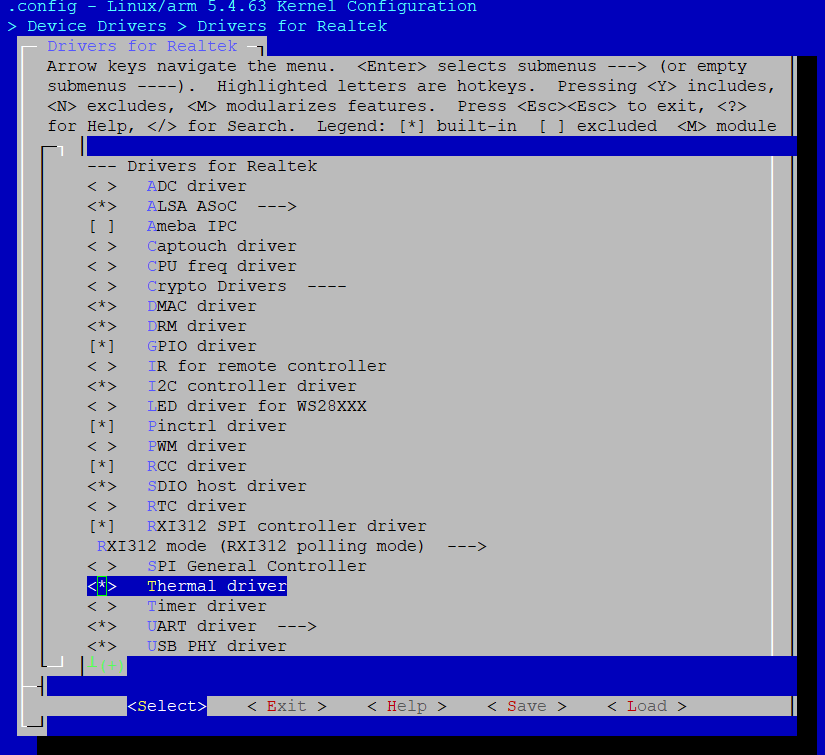

选择 Device Drivers > Drivers for Realtek > Thermal driver：

API

用户空间 API

Thermal 管理使用 sysfs 接口与用户空间进行交互。

接口	介绍
/sys/class/thermal/thermal_zone0/temp	获取温度
/sys/class/thermal/thermal_zone0/type	获取温度阈值类型

用户空间的 thermal 管理演示位于 <test>/thermal。

内核空间 API

接口	介绍
devm_thermal_zone_of_sensor_register	thermal_zone_of_sensor_register() 的资源管理版本
devm_thermal_zone_of_sensor_unregister	thermal_zone_of_sensor_unregister() 的资源管理版本
thermal_zone_of_sensor_register	将传感器注册到设备树的thermal区
thermal_zone_of_sensor_unregister	从设备树thermal区注销一个传感器
of_thermal_get_trip_points	获取全局导出的临界点的函数
of_thermal_get_ntrips	导出可用临界点数量的函数
thermal_add_hwmon_sysfs	将一个thermal区设备添加到 hwmon sysfs 中
thermal_remove_hwmon_sysfs	从 hwmon sysfs 中移除一个thermal区设备

参考 thermal sysfs v5.4 或 thermal sysfs v6.6 获取更多细节。
