介绍

架构

看门狗驱动遵循 Linux 的看门狗核心和看门狗设备系统。看门狗设备系统为用户空间提供看门狗接口。 看门狗软件架构如下图所示。

备注

Linux 系统的硬件看门狗设备是 watchdog 4。

有关 linux 看门狗的更多细节请参考 watchdog v5.4 或 watchdog v6.6 。

实现

看门狗驱动的实现涉及以下文件：

驱动程序位置	介绍
<linux>/drivers/rtkdrivers/watchdog/Kconfig	看门狗驱动程序 Kconfig
<linux>/drivers/rtkdrivers/watchdog/Makefile	看门狗驱动程序 Makefile
<linux>/drivers/rtkdrivers/watchdog/realtek-wdg.c	看门狗驱动程序代码

配置

设备树配置

看门狗设备树节点：

watchdog: wdg@410004C0 {
   compatible = "realtek,ameba-watchdog";
   reg = <0x410004C0 0x000010>;
   interrupts = <GIC_SPI 62 IRQ_TYPE_LEVEL_HIGH>;
   rtk,wdg-index = <4>;
   rtk,wdg-timeout = <30>; // seconds
   rtk,wdg-max-timeout-ms = <0xFFFF>; // 1~0xFFFF
   rtk,wdg-window-protection-ms = <0xFFFF>; // 0xFFFF means disabled, usually: disabled.
   rtk,wdg-int-trigger-threshold-ms = <50>;
   rtk,wdg-interrupt-mode = <1>;
};

看门狗的设备树配置如下所列：

属性	描述	可配置？
compatible	看门狗驱动程序的描述符。默认值： “realtek,ameba-watchdog”	否
reg	看门狗设备的硬件地址和大小。 默认值： <0x410004C0 0x000010>	否
interrupts	看门狗设备的GIC编号。 默认值 <GIC_SPI 62 IRQ_TYPE_LEVEL_HIGH>	否
rtk,wdg-index	Realtek 看门狗索引。默认值：<4>，用于 CA32 的非安全看门狗定时器	否
rtk,wdg-timeout	看门狗超时时间，单位秒	1~65
rtk,wdg-max-timeout-ms	看门狗最大超时时间（单位毫秒），受限于硬件	1~0xFFFF
rtk,wdg-window-protection-ms	0xFFFF 表示看门狗窗口保护被禁用。如果设置为0到0xFFFE之间的值，这意味着在看门狗窗口n期间，此看门狗无法被刷新。通常情况下，窗口是禁用的	0~0xFFFF
rtk,wdg-interrupt-mode	当看门狗在超时时间减去中断触发阈值（wdg-int-trigger-threshold-ms）期间未被刷新时，为CPU生成一个中断。默认设置：开启中断模式	0/1
rtk,wdg-int-trigger-threshold-ms	如果启用了中断模式，这是看门狗超时前，硬件向CPU发出中断的阈值。默认值：50毫秒	0~0xFFFF

编译配置

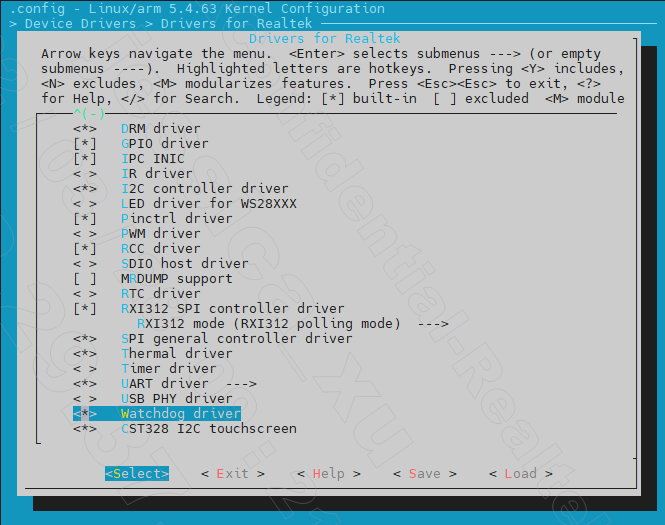

选择 Device Drivers > Drivers for Realtek > Watchdog driver：

APIs

用户空间 API

用户空间的看门狗接口由 <linux>/drivers/watchdog/watchdog_dev.c 提供。以下是一些常用的 API：

接口	介绍
watchdog_open	打开一个看门狗设备
watchdog_write	ping这个看门狗
watchdog_ioctl	配置看门狗参数。同时也可以ping看门狗

参考 watchdog api v5.4 或 watchdog api v6.6 获取更多 API 信息。

用户空间的看门狗演示位于 <test>/watchdog。有关详细信息，请阅读该目录下的 readme.txt。

内核空间 API

无。
