DSP 调试

在阅读本章节前，请确保按照 文档描述 安装了 xt-ocd 工具。 当前 xt-ocd 支持通过 SWD 协议使用 J-Link 调试器进行 DSP 调试。您需要先安装 J-Link 驱动，我们使用的版本是 V6.44。更新的版本应该也可以工作，但尚未经过测试。

将 DSP 连接至 J-Link

Xtensa OCD Daemon 的默认安装路径为: C:\Program Files (x86)\Tensilica\Xtensa OCD Daemon 14.08。

用以下代码替换路径下的 topology.xml 文件 C:\Program Files (x86)\Tensilica\Xtensa OCD Daemon 14.08 （Linux 系统下路径为 /opt/Tensilica/xocd-14.08/topology.xml），然后根据您的 J-Link 序列号修改 usbser 值。

<configuration>
<controller id='Controller0' module='jlink' usbser='XXXXXX' type='swd' speed='4000000' locking='1'/>
<driver id='XtensaDriver0' dap='1' xdm-offset='0x80000000' module='xtensa' step-intr='mask,stepover,setps' />
<chain controller='Controller0'>
<tap id='TAP0' irwidth='5' />
</chain>
<system module='jtag'>
<component id='Component0' tap='TAP0' config='trax' />
</system>
<device id='Xtensa0' component='Component0' driver='XtensaDriver0' ap-sel='3'/>
<application id='GDBStub' module='gdbstub' port='20000'>
<target device='Xtensa0' />
</application>
</configuration>

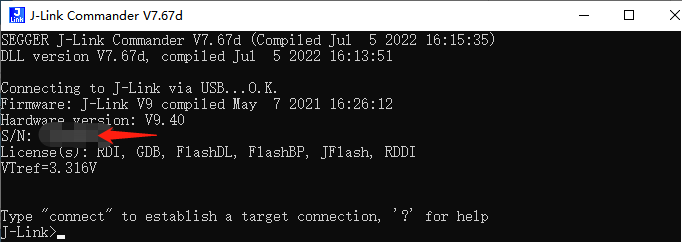

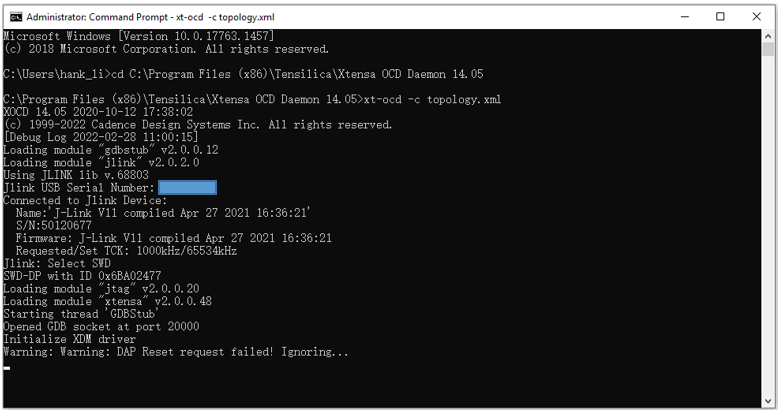

确保 bypass-fastmem 参数与示例一致。您可以在 J-Link commander 中查找 usbser 值：

使用 Xplorer 调试 DSP 内核时，建议先擦除整个 Flash，然后仅下载 KM4/KR4 固件。 调试启动时，DSP 固件将通过 J-link 直接加载到 PSRAM 中。

GUI 调试CMD 调试

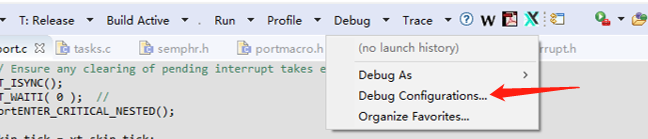

1. 点击 Debug Configurations…

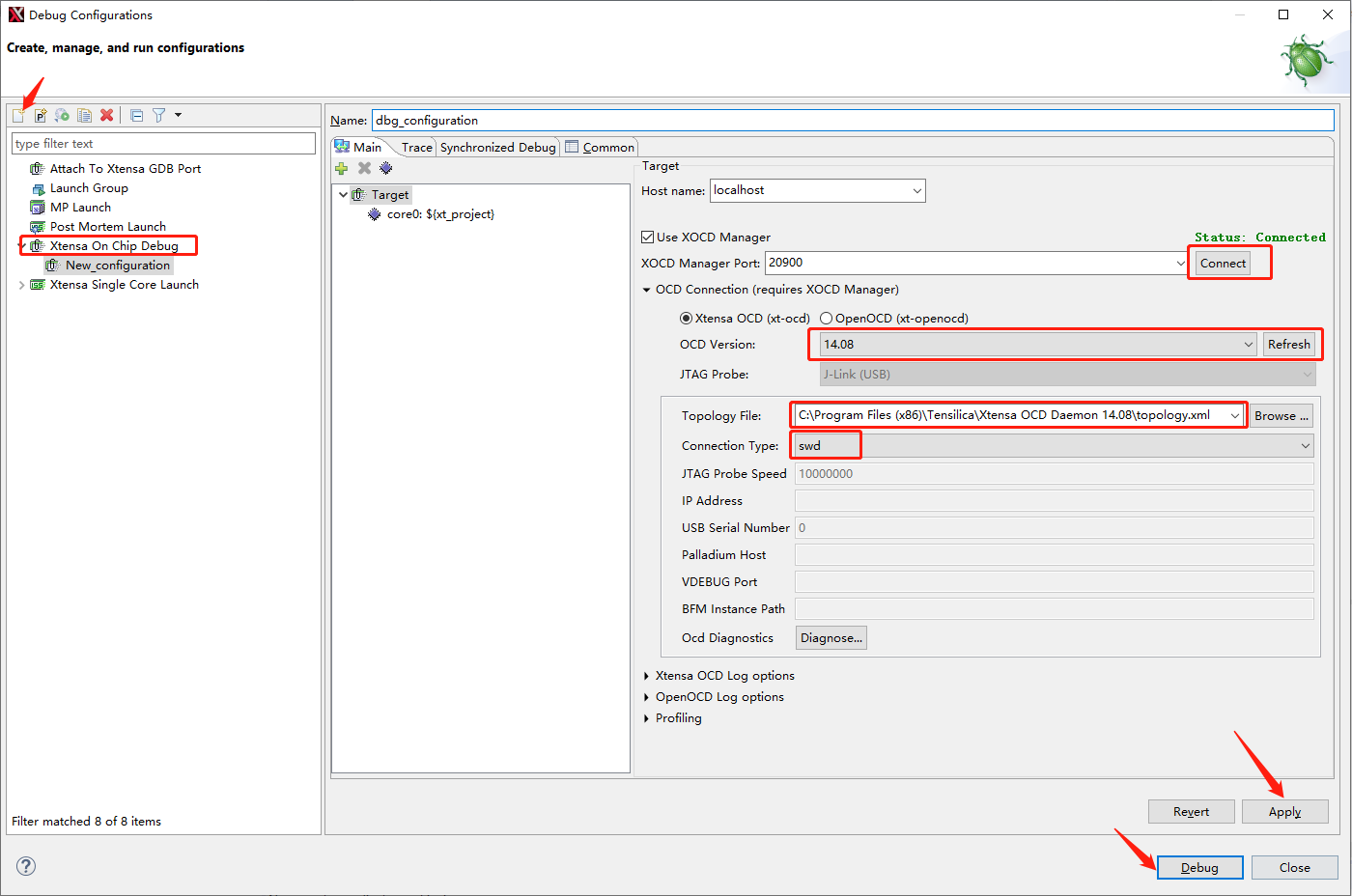

2. 选择 Xtensa On Chip Debug，然后创建新的调试配置。勾选 Use XOCD Manager 选项，点击 Connect 按钮。刷新OCD Version后选择 14.08 版本。

   Topology File 应选择上一节中编辑的 C:Program Files (x86)TensilicaXtensa OCD Daemon 14.08topology.xml。 Connection Type 选择SWD。

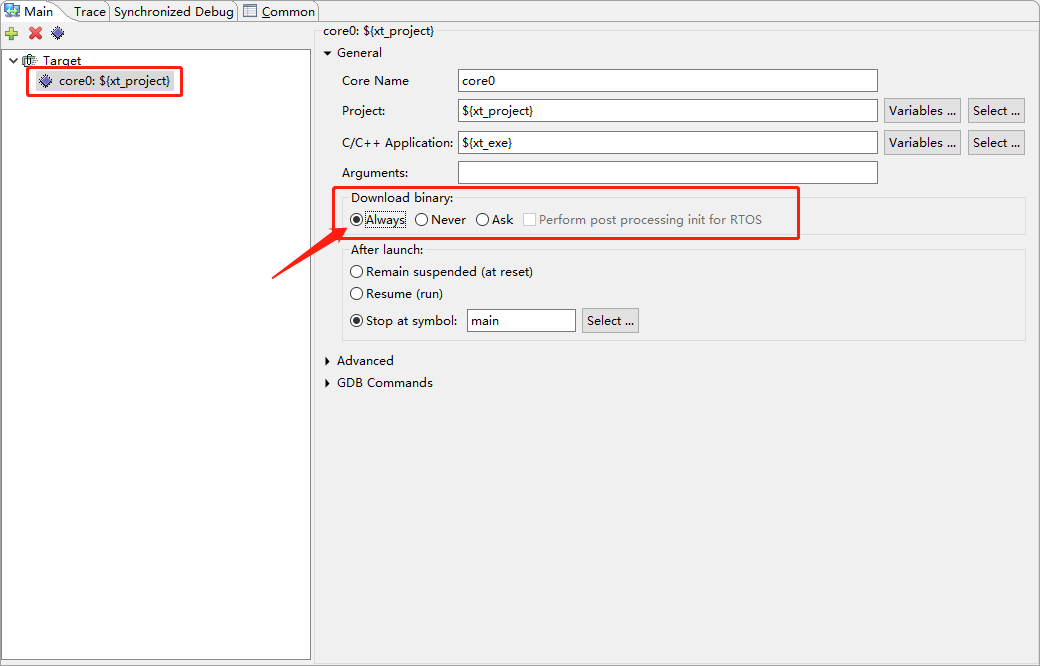

3. 选择 core0，将 Download binary 设为 Always。然后点击 Apply 和 Debug。

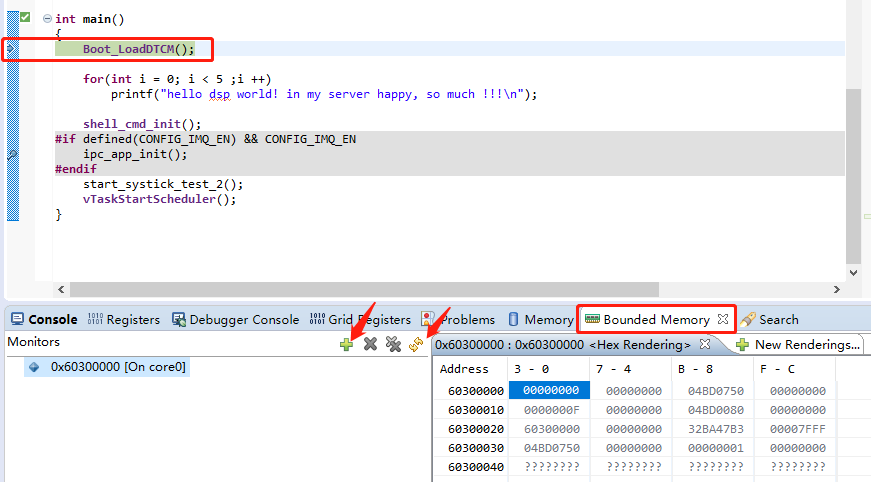

4. 默认情况下，DSP内核将在main函数的第一行停止。如需检查内存值，建议使用 Bounded Memory 并在内存值变化时手动刷新内存表。



备注

• Linux环境下的操作步骤相同。

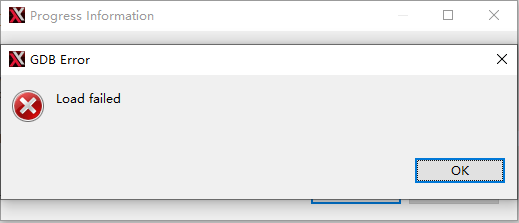

• 如出现以下 GDB Error，请复位SOC重启芯片。



Debug 建议

• 如果始终无法连接调试端口，可能是因为 SWD 端口被关闭（SWD 端口被用作普通 GPIO）。需要打开 GPIO 的 SWD 功能。

• 默认情况下，开始调试 DSP 时 KM4/KR4 会停止运行。如需在 KM4/KR4 运行状态下调试 DSP，需要在 Km4 bootloader（component/soc/amebalite/bootloader/bootloader_km4.c）中修改寄存器值。

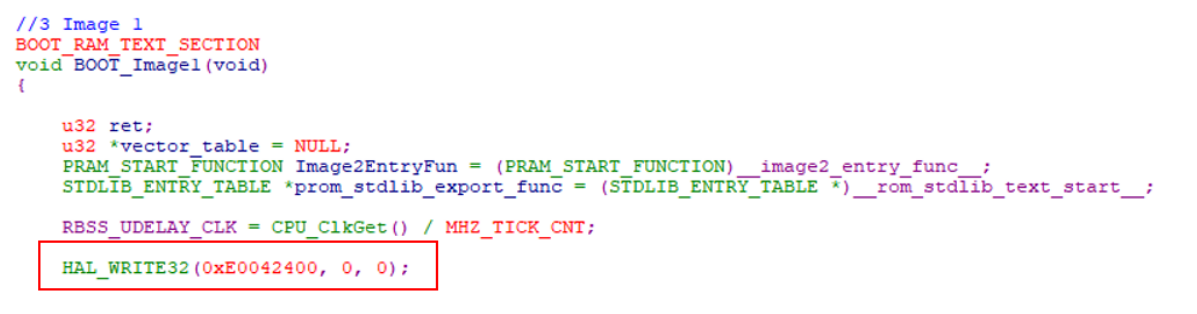

  在 BOOT_Image1() 函数对应位置添加红框内代码：

  HAL_WRITE32(0xE0042400, 0, 0);




• 生成 DSP 反汇编和 map 文件。

• Linux 系统调试步骤相同，注意可执行文件路径。建议将以下路径加入 PATH：

  /opt/Tensilica/xocd-14.08
  /opt/xtensa/XtDevTools/install/tools/RI-2021.8-linux/XtensaTools/bin


• 如果使用 auto_build.sh 而非 Xplorer 编译项目，可在以下路径找到 project_dsp elf 文件： <dsp_sdk>/auto_ws/project_dsp/bin/<configuration_name>/Release

• 更多调试指南请参考：xtensa_debug_guide.pdf 和 gnu_gdb_ug.pdf。
