通用输入输出口 (GPIO)

介绍

架构

GPIO 驱动程序遵循 Linux 的 GPIO 子系统。GPIO 库为用户空间提供 GPIO 接口。GPIO 软件架构在下图中展示。

../../rst_linux/1_gpio/figures/gpio_software_arch.svg

获取更多有关 Linux GPIO 系统的细节，请参考 GPIO drvier v5.4 或者 GPIO drvier v6.6 。

实现

GPIO 驱动程序实现于以下文件中：

驱动位置

介绍

<linux>/drivers/rtkdrivers/gpio/Kconfig

GPIO 驱动程序 Kconfig

<linux>/drivers/rtkdrivers/gpio/Makefile

GPIO 驱动程序 Makefile

<linux>/drivers/rtkdrivers/gpio/realtek-gpio.c

GPIO 函数

<linux>/drivers/rtkdrivers/gpio/realtek-gpio.h

GPIO 相关的函数声明、宏定义、结构定义以及引用的其他头文件

配置

设备树配置

GPIO 设备树节点：

gpioa: gpio@4200D000 {
   compatible = "realtek,ameba-gpio";
   gpio-controller;
   #gpio-cells = <2>;
   reg = <0x4200D000 0x400>;
   rtk,gpio-bank = <0>;
   interrupt-controller;
   #interrupt-cells = <2>;
   interrupts = <GIC_SPI 9 IRQ_TYPE_LEVEL_HIGH>;
   clocks = <&rcc RTK_CKE_GPIO>;
};
gpiob: gpio@4200D400 {
   compatible = "realtek,ameba-gpio";
   gpio-controller;
   #gpio-cells = <2>;
   reg = <0x4200D400 0x400>;
   rtk,gpio-bank = <1>;
   interrupt-controller;
   #interrupt-cells = <2>;
   interrupts = <GIC_SPI 10 IRQ_TYPE_LEVEL_HIGH>;
   clocks = <&rcc RTK_CKE_GPIO>;
};
gpioc: gpio@4200D800 {
   compatible = "realtek,ameba-gpio";
   gpio-controller;
   #gpio-cells = <2>;
   reg = <0x4200D800 0x400>;
   rtk,gpio-bank = <2>;
   interrupt-controller;
   #interrupt-cells = <2>;
   interrupts = <GIC_SPI 11 IRQ_TYPE_LEVEL_HIGH>;
   clocks = <&rcc RTK_CKE_GPIO>;
};

GPIO 的设备树配置在下表中列出：

属性

描述

默认值

可配置？

compatible

GPIO 驱动程序的描述。

realtek,ameba-gpio

否

reg

GPIO 设备的硬件地址和大小。

  • GPIOA: <0x4200D000 0x400>

  • GPIOB: <0x4200D400 0x400>

  • GPIOC: <0x4200D800 0x400>

否

interrupts

GPIO 设备的 GIC 数量

  • GPIOA: <GIC_SPI 9 IRQ_TYPE_LEVEL_HIGH>

  • GPIOB: <GIC_SPI 10 IRQ_TYPE_LEVEL_HIGH>

  • GPIOC: <GIC_SPI 11 IRQ_TYPE_LEVEL_HIGH>

否

gpio-controller

指示设备节点是一个 GPIO 控制器。

否

#gpio-cells

指示具体描述一个 GPIO 所需的单元数量。

2

否

interrupt-controller

指示设备节点是一个中断控制器。

否

#interrupt-cells

指示具体描述一个 GPIO 中断所需的单元数量。

2

否

realtek,gpio-bank

GPIO 端口索引

0: portA 1: portB 2: portC

否

clocks

GPIO 驱动程序的时钟。

否

编译配置

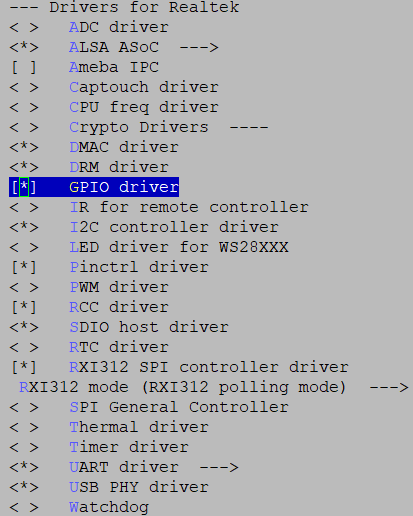

选择 Device Drivers -> Drivers for Realtek -> GPIO driver:

../../rst_linux/1_gpio/figures/gpio_driver.png

用户空间接口（APIs）

sysfs

使用 gpiolib 实现者框架的平台可以选择为 GPIO 配置一个 sysfs 用户接口。

编译配置

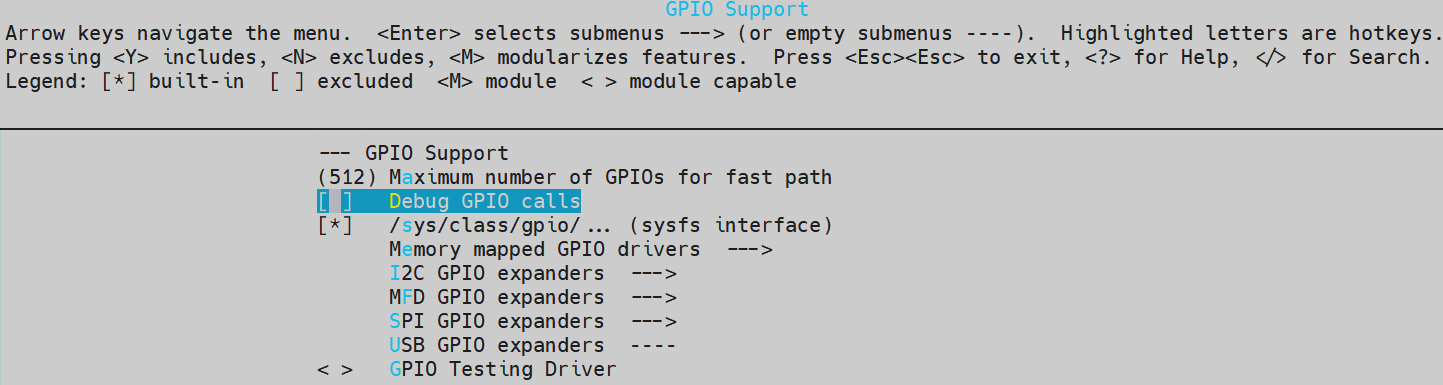

选择 Device Drivers -> GPIO Support -> /sys/class/gpio/… (sysfs interface):

../../rst_linux/1_gpio/figures/sysfs_interface.png

sysfs 节点

节点

介绍

取值

/sys/class/gpio/export

打开 GPIO

GPIO pin 编号

/sys/class/gpio/unexport

关闭 GPIO

GPIO pin 编号

/sys/class/gpio/gpioX/direction

GPIO 方向

入/出

/sys/class/gpio/gpioX/value

GPIO 取值

0/1

/sys/class/gpio/gpioX/active_low

GPIO 低电平激活

0/1

/sys/class/gpio/gpioX/edge

GPIO pin 脚边缘触发类型

无/上升沿/下降沿/皆可

备注

  • X 表示 GPIO 编号。

  • 上述 gpioX 路径下列出的属性文件都是可读写的。

用途

操作引脚时，第一步是确定其编号。 该芯片支持三个独立的 GPIO IP：Port A（0~31）、Port B（0~31）和 Port C（0~7）。 BSP GPIO 驱动程序为所有引脚统一编号，从 0 到 71。例如，GPIOA-0 的引脚编号是 0，GPIOC-7 的引脚编号是 71。

或者，你可以通过 gpiochipX 中的 base 文件获取该组 GPIO 编号的起始值，然后用这个起始值加上组内引脚的偏移量，就得到该 GPIO 引脚的编号。

gpiochipX

label (GPIOA/B/C)

base

ngpio

gpiochip0

GPIO0

0

32

gpiochip32

GPIO1

32

32

gpiochip64

GPIO2

64

8

备注

  • Base: pin 脚的起始编号。

  • Ngpio: 这个端口有多少 pin 脚。

  • X = base + offset，例如，GPIOB-8 的引脚编号 X = 32 + 8 = 40。

Shell

命令

介绍

echo X > /sys/class/gpio/export

打开 GPIO

echo X > /sys/class/gpio/unexport

关闭 GPIO

echo out > /sys/class/gpio/gpioX/direction

设置 GPIO 的方向为出

echo in > /sys/class/gpio/gpioX/direction

设置 GPIO 的方向为入

echo 1 > /sys/class/gpio/gpioX/value

把 GPIO 的值设置为 1

echo 0 > /sys/class/gpio/gpioX/value

把 GPIO 的值设置为 0

echo 1 > /sys/class/gpio/gpioX/active_low

设置 GPIO 为低电平激活

echo 0 > /sys/class/gpio/gpioX/active_low

设置 GPIO 为高电平激活 （默认）

echo none > /sys/class/gpio/gpioX/edge

将 GPIO 设置为非中断引脚

echo rising > /sys/class/gpio/gpioX/edge

将 GPIO 引脚设置为上升沿触发

echo falling > /sys/class/gpio/gpioX/edge

将 GPIO 引脚设置为下降沿触发

echo both > /sys/class/gpio/gpioX/edge

将 GPIO 引脚设置为上升、下降沿触发

cat /sys/class/gpio/gpioX/direction

获取 GPIO 的方向

cat /sys/class/gpio/gpioX/value

获取 GPIO 的取值

cat /sys/class/gpio/gpioX/edge

获取 GPIO 的边缘触发类型

cat /sys/class/gpio/gpioX/active_low

获取 GPIO 低电平有效设置

  1. 输出测试

    1. 将一个 GPIO 引脚导出到用户空间。

      echo X > /sys/class/gpio/export

    2. 将 GPIO 方向设置为输出。

      echo out > /sys/class/gpio/gpioX/direction

    3. 将 GPIO 逻辑值设置为 1。

      echo 1 > /sys/class/gpio/gpioX/value

    4. 将 GPIO 逻辑值设置为 0。

      echo 0 > /sys/class/gpio/gpioX/value

    5. 取消导出 GPIO 引脚。

      echo X > /sys/class/gpio/unexport

  2. 输入测试

    1. 导出一个 GPIO 引脚到用户空间。

      echo X > /sys/class/gpio/export

    2. 将 GPIO 方向设置为输入。

      echo in > /sys/class/gpio/gpioX/direction

    3. 获取 GPIO 的逻辑值。

      cat /sys/class/gpio/gpioX/value

    4. 取消导出 GPIO 引脚。

      echo X > /sys/class/gpio/unexport
应用

根据上面的读写文件方法编写测试代码。

  1. 输出测试

    1. 导出一个 GPIO 引脚到用户空间。

      int export_fd = open("/sys/class/gpio/export", O_WRONLY);
write(export_fd, "X", sizeof("X"));
close(export_fd);

    2. 将 GPIO 方向设置为输出。

      int direction_fd = open("/sys/class/gpio/gpioX/direction", O_WRONLY);
write(direction_fd, "out", sizeof("out"));
close(direction_fd);

    3. 将 GPIO 逻辑值设置为 1。

      int gpiovalue_fd = open("/sys/class/gpio/gpioX/value", O_WRONLY);
write(gpiovalue_fd, "1", sizeof("1"));
close(gpiovalue_fd);

    4. 将 GPIO 逻辑值设置为 0。

      int gpiovalue_fd = open("/sys/class/gpio/gpioX/value", O_WRONLY);
write(gpiovalue_fd, "0", sizeof("0"));
close(gpiovalue_fd);

    5. 取消导出 GPIO 引脚。

      int unexport_fd = open("/sys/class/gpio/unexport", O_WRONLY);
write(unexport_fd, "X", sizeof("X"));
close(unexport_fd);

  2. 输入测试

    1. 将一个 GPIO 引脚导出到用户空间。

      int export_fd = open("/sys/class/gpio/export", O_WRONLY);
write(export_fd, "X", sizeof("X"));
close(export_fd);

    2. 将 GPIO 方向设置为输入。

      int direction_fd = open("/sys/class/gpio/gpioX/direction", O_WRONLY);
write(direction_fd, "in", sizeof("in"));
close(direction_fd);

    3. 获取 GPIO 的逻辑值。

      char value;
int gpiovalue_fd = open("/sys/class/gpio/gpioX/value", O_RDONLY);
read(gpiovalue_fd, &value, 1);
close(gpiovalue_fd);

    4. 取消导出 GPIO 引脚。

      int unexport_fd = open("/sys/class/gpio/unexport", O_WRONLY);
write(unexport_fd, "X", sizeof("X"));
close(unexport_fd);

  3. 中断测试

    1. 将一个 GPIO 引脚导出到用户空间。

      int export_fd = open("/sys/class/gpio/export", O_WRONLY);
write(export_fd, "X", sizeof("X"));
close(export_fd);

    2. 将 GPIO 方向设置为输入。

      int direction_fd = open("/sys/class/gpio/gpioX/direction", O_WRONLY);
write(direction_fd, "in", sizeof("in"));
close(direction_fd);

    3. 设置 GPIO 触发类型。触发类型可以设置为以下值之一： rising ， falling ， both 。

      int edge_fd = open("/sys/class/gpio/gpioX/edge", O_WRONLY);
write(edge_fd, "rising", sizeof("rising"));
close(edge_fd);

    4. 轮询 GPIO 值以等待中断发生，并在中断发生时读取 GPIO 值。

      char val;
struct pollfd pfd;
pfd.events = POLLPRI;
pfd.fd = open("/sys/class/gpio/gpioX/value", O_RDONLY);
int ret = poll(&pfd, 1, -1);
if ((ret > 0) && (pfd.revents & POLLPRI)) {
   read(pfd.fd, &val, 1));
}

    5. 取消导出 GPIO 引脚。

      int unexport_fd = open("/sys/class/gpio/unexport", O_WRONLY);
write(unexport_fd, "X", sizeof("X"));
close(unexport_fd);

字符设备

GPIO 可以用作字符设备，GPIO 控制器字符设备为 /dev/gpiochipX 。 可以通过 ioctl 操作获取 gpiochip 信息并测试特定的 GPIO 引脚。

备注

  • /dev/gpiochip0 GPIOA

  • /dev/gpiochip1 GPIOB

  • /dev/gpiochip2 GPIOC

IOCTL 命令

IOCTL 命令的定义在 linux/gpio.h 中，因此用户主应用程序必须包含 linux/gpio.h 。

IOCTL 命令

描述

GPIO_GET_CHIPINFO_IOCTL

获取 gpiochip 信息，包括名称标签以及该 gpiochip 的 GPIO 线路数量。

GPIO_GET_LINEINFO_IOCTL

获取 GPIO 线路信息，包括特定引脚信息，例如名称和标志。

GPIO_GET_LINEHANDLE_IOCTL

获取特定线路的控制权，然后对文件描述符执行读写操作。

GPIO_GET_LINEEVENT_IOCTL

获取特定线路的事件控制权，当中断发生时，读取操作可以获得中断触发的时间戳。

用途

  1. 获取 GPIO 测试信息

    1. 打开 GPIO 字符设备。

      int fd = open("/dev/gpiochp0", O_WRONLY);

    2. 获取 GPIO 芯片信息。

      struct gpiochip_info info;
ioctl(fd, GPIO_GET_CHIPINFO_IOCTL, &info);//get GPIOA information

    3. 获取 GPIO 线路信息。

      struct gpioline_info line_info;
line_info.line_offset = X;//get GPIOA pin X information
ioctl(fd, GPIO_GET_LINEINFO_IOCTL, &line_info);

    4. 关闭 GPIO 字符设备。

      close(fd);

  2. 输出测试

    1. 打开 GPIO 字符设备。

      int fd = open("/dev/gpiochp0", O_WRONLY);

    2. 获取特定 GPIO 线路句柄。

      struct gpiohandle_request rq;
rq.lineoffsets[0] = offset;//offset in this gpio chip
rq.flags = GPIOHANDLE_REQUEST_OUTPUT;
rq.lines = 1;//one pin
ioctl(fd, GPIO_GET_LINEHANDLE_IOCTL, &rq);
close(fd);

    3. 设置 GPIO pin 脚取值。

      struct gpiohandle_data data;
data.values[0] = value;
ioctl(rq.fd, GPIOHANDLE_SET_LINE_VALUES_IOCTL, &data);

    4. 关闭 GPIO 字符设备。

      close(rq.fd);

  3. 输入测试

    1. 打开 GPIO 字符设备。

      int fd = open("/dev/gpiochp0", O_WRONLY);

    2. 获取特定 GPIO 线路句柄。

      struct gpiohandle_request rq;
rq.lineoffsets[0] = offset;
rq.flags = GPIOHANDLE_REQUEST_OUTPUT;
rq.lines = 1;
ioctl(fd, GPIO_GET_LINEHANDLE_IOCTL, &rq);
close(fd);

    3. 获取 GPIO pin 脚取值。

      struct gpiohandle_data data;
ioctl(rq.fd, GPIOHANDLE_GET_LINE_VALUES_IOCTL, &data);
printf("Read value:%d\n",data.values[0]);

    4. 关闭 GPIO 字符设备。

      close(rq.fd);

  4. 中断测试

    1. 打开 GPIO 字符设备。

      int fd = open("/dev/gpiochp0", O_WRONLY);

    2. 获取特定 GPIO 线路事件句柄。触发类型可以设置为以下值之一：GPIOEVENT_EVENT_RISING_EDGE，GPIOEVENT_EVENT_FALLING_EDGE，（GPIOEVENT_EVENT_FALLING_EDGE|GPIOEVENT_EVENT_RISING_EDGE）。

      struct gpioevent_request event_req;
event_req.lineoffset = offset;
event_req.handleflags  = GPIOHANDLE_REQUEST_INPUT;//must set
event_req.eventflags = GPIOEVENT_EVENT_RISING_EDGE;
ioctl(fd, GPIO_GET_LINEEVENT_IOCTL, &event_req);
close(fd);

    3. 轮询 GPIO 值以等待中断发生，并获取中断触发时间戳。

      struct gpioevent_data event_data;
struct pollfd pfd;
pfd.fd = event_req.fd;
pfd.events = POLLIN;
int ret = poll(&pfd, 1, -1);
if ((ret > 0)&&(pfd.revents & POLLIN)) {
   read(event_req.fd, &event_data, sizeof(event_data));
   printf("event_data.timestamp:%llu,.id:%d \n",event_data.timestamp, event_data.id);//id for edge trigger type, 1:rising edge,2:falling edge.
}

    4. 关闭 GPIO 字符设备。

      close(event_req.fd);

UIO

每个 UIO 设备通过一个设备文件和多个 sysfs 属性文件进行访问。 第一个设备的设备文件将被称为 /dev/uio0，随后的设备将依次命名为 /dev/uio1、/dev/uio2，等等。 中断通过读取 /dev/uioX 来处理。当中断发生时，从 /dev/uioX 进行的阻塞 read() 会立即返回。 你也可以对 /dev/uioX 使用 poll() 来等待中断。从 /dev/uioX 读取的整数值表示总的中断计数。 你可以使用这个数字来判断是否错过了一些中断。

更多有关 Linux UIO 系统的细节，请参考 uio driver v5.4 或者 uio driver v6.6。

配置

设备树配置

GPIO 设备树 UIO 节点：

gpio-uio-test {
   compatible = "generic-uio";
   status = "okay";
   interrupt-parent = <&gpioa>;
   interrupts = <15 IRQ_TYPE_EDGE_BOTH>;
};

属性

描述

可配置

compatible

UIO驱动程序的描述。默认值：“generic-uio”。

否

interrupt-parent

GPIOA 组

是

interrupts

该 GPIO 硬件中断号是 15，对应于 GPIOA 的引脚 15。

触发类型 IRQ_TYPE_EDGE_BOTH

是

与此同时，在选择的节点的 bootargs 属性中添加 uio_pdrv_genirq.of_id=generic-uio 。

编译配置

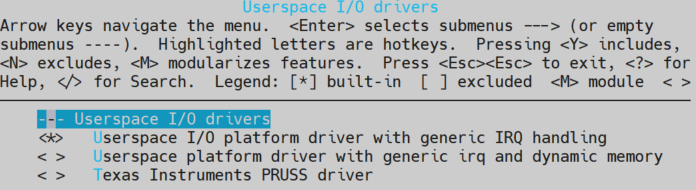

选择 Device Drivers -> Userspace I/O drivers:

../../rst_linux/1_gpio/figures/uio_driver.png

用途

中断测试

  1. 打开 GPIO UIO 设备。

    int uio_fd = open("/dev/uio0", O_RDWR);

  2. 写入 1 以取消屏蔽中断，每次都必须设置。

    uint32_t uio_int = 1;
write(uio_fd, &uio_int, sizeof(uio_int));

  3. 轮询 GPIO UIO 设备并等待中断发生，可以读取中断计数值。

    struct pollfd pfd;
int uio_int;
pfd.events = POLLIN;
pfd.fd =uio_fd;
int ret = poll(&pfd, 1, -1);
if (ret > 0) {
   read(pfd.fd, &uio_int, 1));
}

  4. 关闭 GPIO UIO 设备。

    close(uio_fd);

内核空间接口（APIs）

Legacy APIs

API

描述

gpio_request

请求一个 GPIO

gpio_direction_output

设置 GPIO 方向为输出

gpio_direction_input

设置 GPIO 方向为输入

gpio_set_value

设置 GPIO 值（GPIO 处于输出方向）

gpio_get_value

获取 GPIO 值

gpio_free

释放 GPIO

gpio_export

通过 sysfs 导出一个 GPIO

gpio_unexport

撤回 gpio_export() 的效果

of_get_named_gpio_flags

获取用于 GPIO API 的 GPIO 编号和标志

gpiochip_add_data

注册一个 gpiochip

gpiochip_remove

注销一个 gpiochip

gpio_set_debounce

设置 GPIO 去抖动功能

gpio_to_irq

获取 GPIO 引脚虚拟中断请求（IRQ）

参考 <linux>/Documentation/driver-api/gpio/legacy.rst 获取更多细节。

基于描述符的 APIs

API

描述

gpiod_get

为给定的 GPIO 功能获取一个 GPIO

gpiod_put

释放 GPIO 描述符

gpiod_direction_output

设置 GPIO 方向为输出

gpiod_direction_input

设置 GPIO 方向为输入

gpiod_set_value

分配 gpio 的值。（其上下文不能休眠）

gpiod_get_value

获取 gpio 的值。（其上下文不能休眠）

gpiod_set_debounce

设置 GPIO 去抖动功能

参考 <linux>/Documentation/driver-api/gpio/consumer.rst 获取更多细节。

用途

  1. 输出测试

    1. 获取 GPIO pin 脚索引。

      gpio_index = of_get_named_gpio_flags(np, "test-gpios", 0, &flags);

    2. 请求一个 GPIO。

      gpio_request(gpio_index, NULL);

    3. 设置 GPIO 方向为输出，初始化数值为 0。

      gpio_direction_output(gpio_index, 0);

    4. 将逻辑值 1 写入输出端口的指定引脚。

      gpio_set_value(gpio_index, 1);

    5. 从输出端口的指定引脚获取逻辑值，并检查该值。

      gpio_get_value(gpio_index);

    6. 释放 GPIO pin 脚。

      gpio_free(gpio_index);

  2. 输入测试

    1. 获取 GPIO pin 脚索引。

      gpio_index = of_get_named_gpio_flags(np, "test-gpios", 0, &flags);

    2. 请求一个 GPIO。

      gpio_request(gpio_index, NULL);

    3. 设置 GPIO 方向为输入。

      gpio_direction_input(gpio_index);

    4. 将 GPIO 引脚外部上拉至高电平或下拉至低电平。

    5. 从输入端口的指定引脚获取逻辑值，并检查该值。

      gpio_get_value(gpio_index);

    6. 释放 GPIO pin 脚。

      gpio_free(gpio_index);

  3. 中断测试

    1. 获取 GPIO pin 脚索引。

      gpio_index = of_get_named_gpio_flags(np, "test-gpios", 0, &flags);

    2. 初始化一个完成变量。

      reinit_completion(struct completion *x);

    3. 请求一个 GPIO。

      gpio_request(gpio_index, NULL);

    4. 获取 GPIO 虚拟中断号。

      int virq = gpio_to_irq(gpio_index);

    5. 请求触发类型。触发类型可以设置为以下值之一： IRQF_TRIGGER_RISING， IRQF_TRIGGER_FALLING， IRQF_TRIGGER_HIGH， IRQF_TRIGGER_LOW， （IRQF_TRIGGER_FALLING | IRQF_TRIGGER_RISING）。

      request_irq(virq, rtk_gpio_irq_handler, trigger_type, "gpio_irq", NULL);

    6. GPIO 可以通过设置 rtk,db_enable = "okay" 来配置是否包含去抖功能，并设置去抖时间。

      gpio_set_debounce(gpio_index,db_div_cnt);

备注

virq 是虚拟中断号，你可以使用 gpio_to_irq(gpio_index)() 来获取指定引脚的 virq。

  1. 外部触发，并等待任务完成。

    wait_for_completion_timeout(struct completion *x, unsigned long timeout);

  2. 释放 IRQ。

    free_irq(virq, NULL);

  3. 释放 GPIO pin 脚。

    gpio_free(gpio_index);

有关更多详细信息，内核空间的 GPIO 示例位于 <test>/gpio 。请参考该目录下的 readme.txt 。
