Pin 控制器 (Pinctrl)

介绍

架构

pinctrl 驱动程序遵循 Linux 的引脚控制子系统。引脚控制子系统处理以下内容：

• 枚举和命名可控引脚。

• 引脚、焊盘、引脚指等的复用。

• 配置引脚、焊盘、引脚指等，例如通过软件控制特定引脚的偏置，如上拉/下拉、开漏、负载电容。

下面展示了 pinctrl 的软件架构。

参考 pinctrl driver v5.4 或者 pinctrl driver v6.6 获取更多有关 Linux pinctrl 系统的细节。

实现

pinctrl 驱动程序实现在以下文件：

驱动程序位置	介绍
<linux>/drivers/rtkdrivers/pinctrl/Kconfig	Pinctrl 驱动程序 Kconfig
<linux>/drivers/rtkdrivers/pinctrl/Makefile	Pinctrl 驱动程序 Makefile
<linux>/drivers/rtkdrivers/pinctrl/realtek-pinctrl-ameba.c	Pinctrl 函数表和初始化
<linux>/drivers/rtkdrivers/pinctrl/realtek-pinctrl.c	Pinctrl 函数
<linux>/drivers/rtkdrivers/pinctrl/realtek-pinctrl.h	引脚控制相关的函数声明、宏定义、结构定义以及引用的其他头文件
<linux>/include/dt-bindings/realtek/pinctrl/realtek-ameba-pinfunc.h	Pinctrl 定义

配置

设备树配置

pinctrl 有关的设备树在 <dts>/rtl8730e-pinctrl.dtsi。

pinctrl 驱动程序设备树配置

pinctrl 的父部分列在下表中。

属性	描述	默认值	可配置？
compatible	IR 驱动的描述。	realtek,ameba-pinctrl	否
reg	IR 设备的硬件地址和大小。	<0x42008A00 0x120>	否
address-cells	表示子节点地址长度，单位为 32 比特。	1	否
size-cells	表示子节点长度，单位为 32 比特。	1	否

pinctrl 是一种平台总线设备驱动模型。在 Linux 内核中，当一个平台设备和平台驱动程序匹配时，在执行其驱动/总线探测之前，Linux 内核会自动执行设备和 pinctrl 子系统的绑定，并自动配置相应的引脚功能和特性。

其他驱动程序的 pinctrl 配置

支持其他驱动程序的方法是在 pinctrl 节点下定义一个子节点。格式为：

[driver_name]_pins_[pin_name]: [abbreviation]@[pin_num] {
  pins {
    pinmux = <REALTEK_PINMUX('[A/B/C]', [pin_num], [hardware_driver_id])>,
      <REALTEK_PINMUX('[A/B/C]', [pin_num], [hardware_driver_id])>,
      <REALTEK_PINMUX('[A/B/C]', [pin_num], [hardware_driver_id])>,
      <REALTEK_PINMUX('[A/B/C]', [pin_num], [hardware_driver_id])>;
    bias-pull-up;
    slew-rate = <0>;
    drive-strength = <0>;
  };
};

如果用户需要添加更多引脚（这里以两个引脚为例），格式为：

[driver_name]_pins_[pin_name]: [abbreviation]@[pin_num] {
  pins1 {
    pinmux = <REALTEK_PINMUX('[A/B/C]', [pin_num], [hardware_driver_id])>,
    <REALTEK_PINMUX('[A/B/C]', [pin_num], [hardware_driver_id])>,
    <REALTEK_PINMUX('[A/B/C]', [pin_num], [hardware_driver_id])>,
    <REALTEK_PINMUX('[A/B/C]', [pin_num], [hardware_driver_id])>;
    bias-pull-up;
    slew-rate = <0>;
    drive-strength = <0>;
  };
  pins2 {
    pinmux = <REALTEK_PINMUX('[A/B/C]', [pin_num], [hardware_driver_id])>;
    bias-pull-up;
    swd-disable;
    slew-rate = <0>;
    drive-strength = <0>;
  };
};

“[]”中的描述应由驱动程序指定。

• [driver_name]_pins_[pin_name] 将在驱动程序向其自身设备树节点添加 pinctrl 时使用。

• [A/B/C] 代表 PA、PB 或 PC 组，详情请参考引脚复用硬件信息。

• PA1 的 [pin_num] 是 1，详情请参考引脚复用硬件信息。

• [hardware_driver_id] 可以在 <sdk>/sources/kernel/<linux>/include/dt-bindings/realtek/pinctrl/realtek-ameba-pinfunc.h 中找到。每一个在 realtek-ameba-pinfunc.h 中的 [hardware_driver_id] 都映射到其硬件功能。例如：在添加 I2C 引脚复用时，只需在此处使用 I2C 宏。

属性的其他描述列在下表中。

属性	描述	可配置？
pinmux	定义引脚组、编号和功能。	是
pull type	拉低拉高类型，可以设置为以下其中之一： bias-disable: 表示禁用拉低拉高 bias-pull-up: 表示拉高 bias-pull-down: 表示拉低	是
slew rate	PAD 转换速率控制，可以设置为 0 或 1	0/1
drive-strength	PAD 驱动能力控制，可以设置为 0 或 1	否
swd-disable	禁用 pad SWD 功能	可选
audio-share-enable	禁用 pad 音频功能	可选

备注

• Pins 表示一组引脚功能和属性。如果设备有多个属性，子节点可以被命名为 pins1、pins2……而不是 pins。

• 如果 PA13 或 PA14 未用于设置 SWD 功能，则需要添加属性 swd-disable。

• 如果 PA18 到 PB6 没有设置为音频功能，则需要添加属性 audio-share-enable。

pinctrl 引述

驱动程序的引脚复用（pinmux）是特定于板子的。为特定的驱动程序配置引脚复用时，步骤如下：

1. 在目录 <dts> 中通过板子的名称找到特定的板级设备树。例子：对于 256M nand 通用板，设备树文件为 rtl8730elh-va8-xxx.dts。

2. 找到该驱动程序 [driver_name] 的完整名称，例如 i2c0。

3. 添加 pinctrl 引述：

   &[driver_name]{
     pinctrl-names = "default";
     pinctrl-0 = <&[driver_name]_pins_[pin_name]>;
   };


   [driver_name]_pins_[pin_name]: 参考 其他驱动程序的 pinctrl 配置

4. 将会有多个引脚复用组，它们具有不同的 [pin_name] 但相同的 [driver_name]。请根据板子的布局选择正确的组。更多细节请参考硬件用户指南。

5. 如果特定的引脚复用没有在 pinctrl 设备树中列出，请找到相应的 [driver_name]，并根据 其他驱动程序的 pinctrl 配置 中的指导修改 [A/B/C] 和 [pin_num]。

当存在多个引脚控制状态和 phandle 列表时，需要按如下方式配置节点：

&[driver_name]{
pinctrl-names = "default", "sleep";
pinctrl-0 = [driver_name]_pins_[pin_name]>;
pinctrl-1 = [driver_name]_pins_[pin_name];
};

编译配置

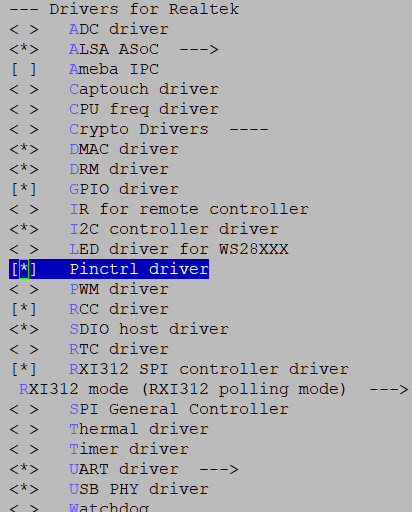

选择 Device Drivers > Drivers for Realtek > pinctrl driver:

APIs

用户空间的 APIs

无。

内核空间的 APIs

项	描述
pinctrl_get	检索设备的引脚控制句柄
pinctrl_put	减少之前声明的引脚控制句柄的使用计数
devm_pinctrl_get	资源管理 pinctrl_get()
devm_pinctrl_put	资源管理 pinctrl_put()
pinctrl_loopup_state	从引脚控制句柄中检索状态句柄
pinctrl_select_state	选择/激活/编程硬件的引脚控制状态
pinctrl_get_select_default	检索设备的引脚控制句柄，并将引脚控制句柄设置为默认状态
pinctrl_get_select	检索设备的引脚控制句柄，并将其设置为选择状态
devm_pinctrl_get_select_default	资源管理 pinctrl_get_select_default()
devm_pinctrl_get_select	资源管理 pinctrl_get_select()
devm_pinctrl_register	pinctrl_register() 的资源管理版本
pinctrl_register	注册一个 pinctrl
pinctrl_unregister	注销 pinmux

为了使用 pinmux，你可以按照下面步骤执行：

1. 请求全部 pinctrl 资源。

   devm_pinctrl_get_select_default(dev)


2. 获取 pinctrl 句柄。

   pinctrl = pinctrl_get(dev);


3. 从引脚控制句柄中检索状态句柄，例如“default”状态。

   pinctrl_lookup_state(pinctrl, "default");


4. 选择一个 pinctrl 状态到硬件。

   pinctrl_select_state(pinctrl, state);


5. 释放 pinctrl 句柄。

   pinctrl_put(pinctrl);


参考 pinctrl driver api v5.4 或者 pinctrl driver api v6.6 获取更多细节。
