通过 SPI 接口使用 AT 命令
概述
在 主控控制模式 下，为满足高性能和高吞吐量需求，可以使用 SPI 外设接口进行数据传输。
主控设备作为 SPI Master，AT 设备作为 SPI Slave，双方通过 SPI 协议和特定通信格式进行 AT 命令交互。
请参考 AT 配置修改 设置 SPI 接口。
引脚说明
SPI 接口需要 7 个引脚，分别是：
四个 SPI 通信引脚：MOSI、MISO、CLK、CS
两个 GPIO 同步信号引脚
GND 接地引脚
SPI 的传输均由 Master 发起，Slave 无法主动传输数据。同时，Master 发起传输的时候，需要确保 Slave 做好接收准备，否则可能丢失数据。
两个同步 GPIO 引脚即是用来解决上述问题的，其作用描述如下：
master_sync_pin： 用于主控在发送数据之前，通过拉低该引脚通知 AT 设备开始准备接收。slave_sync_pin： 用于 AT 设备在已经准备好接收数据或者有 AT 消息需要主动发送给主控时，拉高该引脚，通知主控可以进行数据收发。
请参考 AT 配置修改 配置对应引脚。
主控参考示例
代码仓库：https://github.com/Ameba-AIoT/ameba-rtos/tree/master/component/example/atcmd_host/atcmd_spi_master
其中， example_atcmd_spi_master.c 演示了 SPI 主机如何与从机进行通信的。建议在正式开发前运行此代码示例，以验证连接和配置的正确性。之后，参考代码示例将其适配到特定 MCU 平台应用程序中。
在示例代码中，添加了一个 UART 任务用来接收 AT 命令并打印 AT 响应。整体数据流如下图所示：
备注
为了更好的性能优化，每次主控端和 AT 设备的数据交互，发送和接收的 SPI 数据长度都是固定的（16384 字节），超出有效数据的部分会被忽略。
通信格式
通过 SPI AT 命令传输数据，需遵循以下格式规范：
Magic Number（2 字节） |
Data Len（2 字节） |
Data（Data Len 字节） |
Checksum（4 字节） |
字段说明：
- Magic Number:
ASCII 码字符
AT- Data Len:
数据长度，以字节为单位
- Checksum:
全帧数据 CRC32 校验值
交互流程
SPI AT 命令交互主要包含两个过程：
主机发送 AT 命令
从机返回 AT 响应
主机发送 AT 命令
主机拉低
master_sync_pin引脚向从机发起数据传输请求从机通过 GPIO 中断接收到主机的请求，准备就绪后拉高
slave_sync_pin引脚通知主机可以传输数据主机启动 SPI 数据传输，传输完成后，双方复位同步引脚
从机返回 AT 响应
从机通过拉高
slave_sync_pin引脚通知主机已准备好发送 AT 命令响应数据主机启动 SPI 数据接收，传输完成后，从机复位同步引脚
交互时序

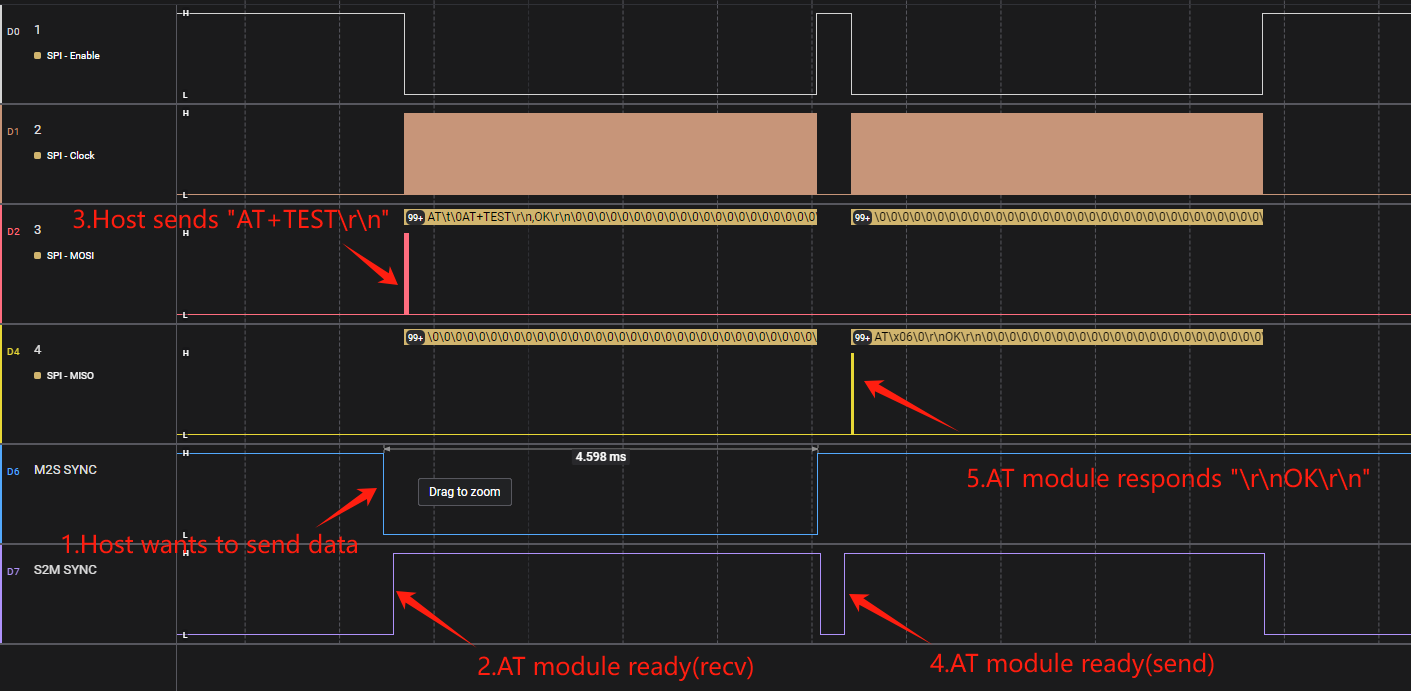

SPI AT 命令交互时序如下图所示：
通信速率
SPI 链路速率测试，请参考 AT+TEST 命令。
备注
当 SPI 的时钟频率较高时，可以通过扩大每笔数据包的固定长度，提高全链路吞吐量。
故障排除
主控端运行示例程序，没有显示
UART Send Command Demo...字符:检查 UART 引脚接线、波特率是否与示例程序配置一致
AT 模组上电后，主控端没有收到
ATCMD READY消息，可以从以下方面排查：检查硬件接线是否与 atcmd_config.json 以及主控端代码一致，使用尽可能短的接线
主控端 SPI 先从低速开始测试，稳定后再逐步提升速率
